Verrouillage automatique de joint à rotule de pivot de contrôle d'amortisseur de C.C DH pour le transfert de mouvement

Joint à rotule pivotant de contrôle d'amortisseur DC & DH

【 Description du produit 】

Les liaisons avec vis de réglage et écrou ont une vis de réglage autobloquante et un écrou intégré avec rondelle de blocage pour une force de maintien accrue.Conçu pour être utilisé avec les bielles de 1/4" et 5/16" de diamètre.Équipé de vis de réglage autobloquantes qui offrent une force de maintien élevée.Le joint pivotant DH est disponible avec un écrou intégré et une rondelle de blocage pour faciliter l'assemblage.Spécifiez en ajoutant "N" au suffixe.Exemple : DC1005FN.

【 Applications 】

De nombreuses applications de transfert de mouvement mécanique à faible charge où un réglage infini est souhaité, notamment :

• CVC

• Commandes linéaires

• Applications industrielles légères

【 Caractéristiques 】

• Convient aux applications à faible charge où un réglage infini est souhaité sur toute la longueur de la bielle

• Peut être utilisé avec des tiges de commande de 1/4" ou 5/16" de diamètre

• Tour de tête :

CC — .500" rond

DH — .375" carré

• Des vis de réglage spéciales (autobloquantes et durcies en surface pour une résistance à l'usure) offrent une force de maintien accrue

• Écrou intégré et rondelle frein disponibles en option

• Peut être utilisé dans une large gamme de températures : -60 °F — 250 °F

(-51°C — 121°C)

• Des assemblages personnalisés peuvent être construits selon vos spécifications

• Le style DC est conforme à la spécification SAE J490 (DC : Type DC, Style 1 ; DH ne respecte pas les spécifications J490)

【 Dessin 】

Graphique DC/DH 】

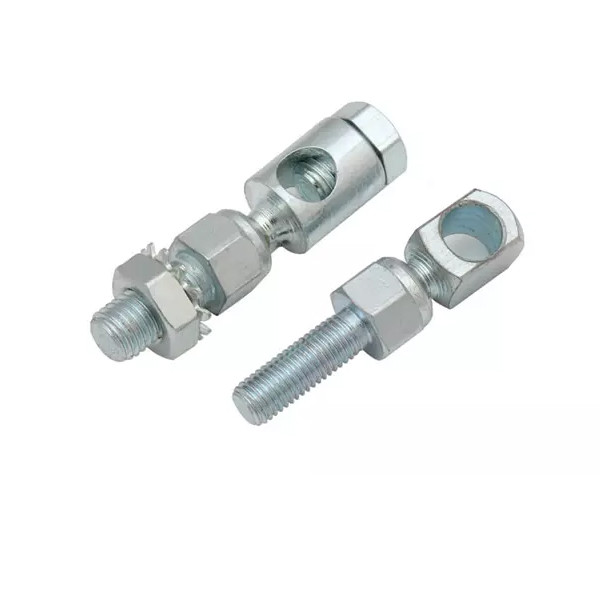

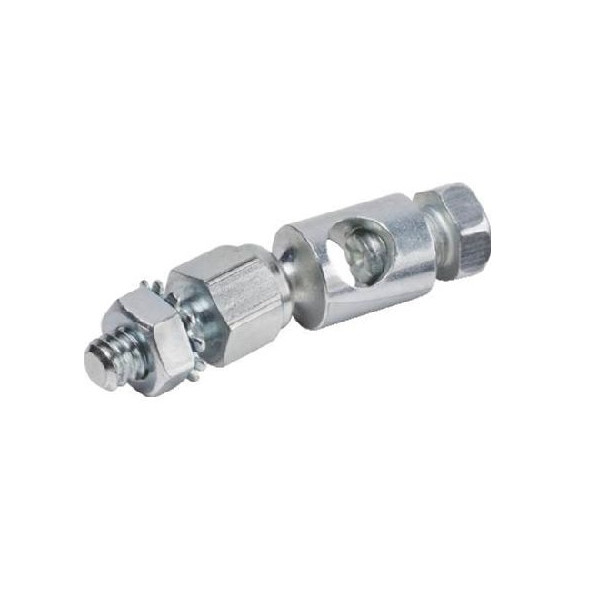

【 Image réelle 】
