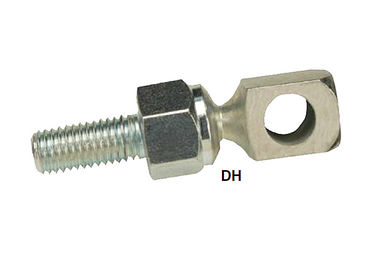

Commandez le type pièces rotatoires de pivots de câble de changement de vitesse de joint articulé de CAD
】 de description de produit de 【
Des pivots de CAD ont été développés spécifiquement pour des applications de contrôle où l'ajustement infini est désiré sur la longueur d'une bielle. Ils sont prévus pour de basses applications de charge et offrent les désalignements intégrés qui approprié principalement aux applications de poussée. À l'aide d'un disque en caoutchouc du Buna N dans l'assemblée, l'opération sans heurt et sans vibration est réalisée. Un large éventail de tailles et de styles sont disponibles pour assortir votre application. Le modèle de C.C offre 5/16" vis à verrouillage automatique durcie.
La série de pivot de contrôle de CAD est juste une de beaucoup de dispositifs de contrôle de mouvement trouvés dans notre grande ligne des embouts à rotule, des incidences sphériques, des joints à rotule et des pivots.
】 De caractéristiques de 【
• Adapté à de basses applications de charge d'où l'ajustement infini est désiré sur la longueur entière
la bielle
• Peuvent être utilisées avec 1/4" ou 5/16" des barres de commande de diamètre
• Taille principale :
CAD — .375" place
• Les vis de réglage spéciales (à verrouillage automatique et extérieur durcis pour la résistance à l'usure) fournissent
accru tenant la force
• Rondelle de freinage intégrale d'écrou et sur option disponible
• Peut être employé dans l'éventail des températures : -60°F — 250°F (- 51°C — 121°C)
• Des montages faits sur commande peuvent être établis selon vos caractéristiques
• Le CAD ne rencontre pas Spéc. J490
】 de pivots de contrôle de CAD de 【

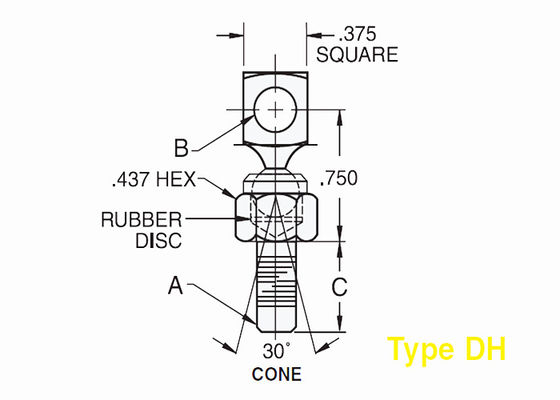

Diagramme de DC/DH | ||||||
B | C | A | ||||
Numéro de la pièce |
+.005 -.002 |
± .015 | ||||
Moins intégral Écrou et joint |
Avec l'intégrale Écrou et joint |
Trou Diamètre |
Jambe |
Taille de fil Et longueur |
Poids moins intégral Écrou et joint (Livres) |
Poids avec l'intégrale Écrou et joint (Livres) |
DC1005F | DC1005FN | .328 | .312 | 10-32 x .250 | .047 | .050 |
DC1207F | DC1207FN | .328 | .437 | 1/4-28 x .328 | .050 | .057 |
DC1209F | DC1209FN | .328 | .562 | 1/4-28 x .500 | .052 | .058 |
DC1207C | DC1207CN | .328 | .437 | 1/4-20 x .328 | .049 | .056 |
DC1209C | DC1209CN | .328 | .562 | 1/4-20 x .453 | .051 | .057 |
DC1310F | DC1310FN | .328 | .625 | 5/16-24 x .516 | .056 | .067 |
DC1312F | DC1312FN | .328 | .750 | 5/16-24 x .641 | .059 | .070 |
DH1209F-2 | .257 | .562 | 1/4-28 x .500 | .035 |
Notes de diagramme : 1. des pivots peuvent être utilisés avec 1/4" ou 5/16" des barres de commande de diamètre
2. le joint articulé de CAD est disponible avec une rondelle de freinage intégrale d'écrou et pour soulager l'assemblée. Spécifiez en ajoutant " N » au suffixe. Exemple : DC1005FN
