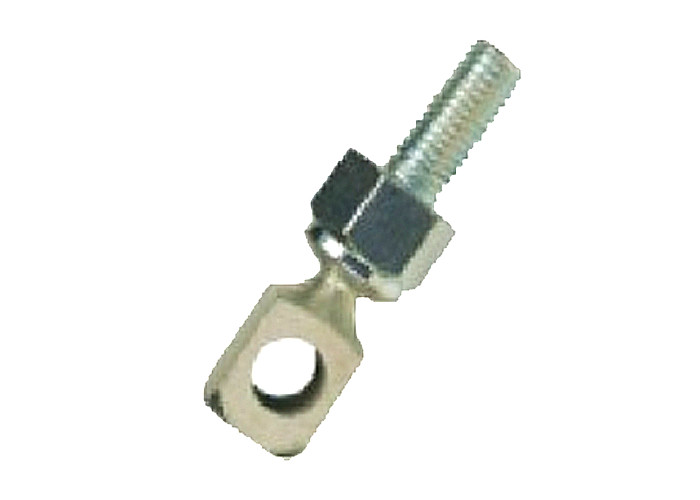

Le CAD commandent le joint à rotule rotatoire de pivot de contrôle de joint articulé de série de pivot
】 de description de produit de 【
Les pivots de CAD sont spécifiquement conçus pour commander des applications où des ajustements illimités peuvent être effectués le long d'une bielle. Elle est typiquement employée dans de basses opérations de charge comme la CAHT ou chauffage, ventilation et climatisation, contrôles linéaires et applications industrielles légères.
Ce produit offre les consoles intégrées de désalignement qui sont appropriées pour des applications de poussée.
Sa large variété de tailles et styles sont disponibles pour chaque opération désirée et avec l'utilisation d'un disque en caoutchouc du Buna N dans l'installation, la représentation lisse et sans résonance est réalisée. En outre, elle offre un 5/16" vis à verrouillage automatique durcie et est compatible avec 1/4" ou barres de commande de 5/1600 diamètre.
】 D'applications de 【 Applications mécaniques de transfert de mouvement de basse charge nombreuse où l'ajustement infini est désiré, incluant : • LA CAHT • Contrôles linéaires • Applications industrielles légères |
】 Matériel de 【
|
】 de pivots de contrôle de CAD de 【

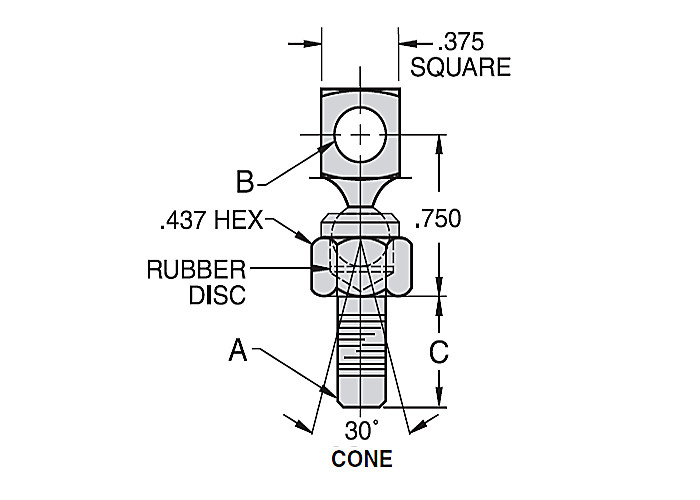

Diagramme de DC/DH | ||||||
B | C | A | ||||
Numéro de la pièce |
+.005 -.002 |
± .015 | ||||
Moins intégral Écrou et joint |
Avec l'intégrale Écrou et joint |
Trou Diamètre |
Jambe |
Taille de fil Et longueur |
Poids moins intégral Écrou et joint (Livres) |
Poids avec l'intégrale Écrou et joint (Livres) |
DC1005F | DC1005FN | .328 | .312 | 10-32 x .250 | .047 | .050 |
DC1207F | DC1207FN | .328 | .437 | 1/4-28 x .328 | .050 | .057 |
DC1209F | DC1209FN | .328 | .562 | 1/4-28 x .500 | .052 | .058 |
DC1207C | DC1207CN | .328 | .437 | 1/4-20 x .328 | .049 | .056 |
DC1209C | DC1209CN | .328 | .562 | 1/4-20 x .453 | .051 | .057 |
DC1310F | DC1310FN | .328 | .625 | 5/16-24 x .516 | .056 | .067 |
DC1312F | DC1312FN | .328 | .750 | 5/16-24 x .641 | .059 | .070 |
DH1209F-2 | .257 | .562 | 1/4-28 x .500 | .035 |
Notes de diagramme : 1. des pivots peuvent être utilisés avec 1/4" ou 5/16" des barres de commande de diamètre
2. le joint articulé de CAD est disponible avec une rondelle de freinage intégrale d'écrou et pour soulager l'assemblée. Spécifiez en ajoutant " N » au suffixe. Exemple : DC1005FN
