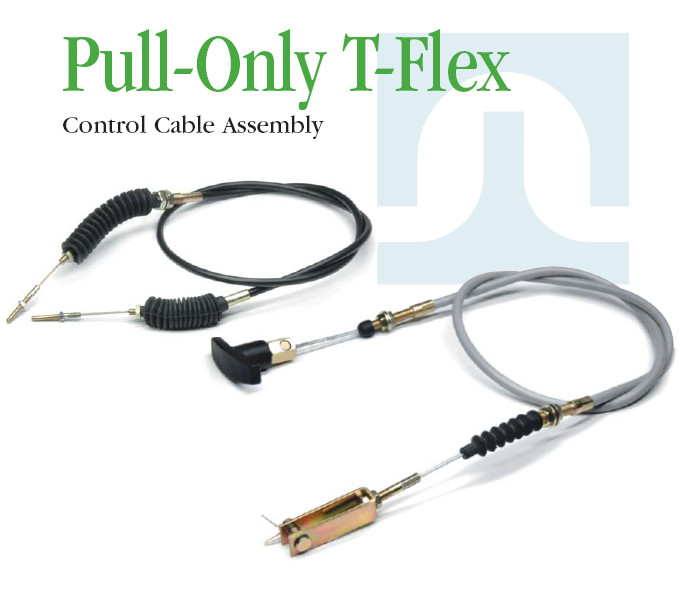

Les câbles de commande T-Flex de Phidix sont conçus pour le contrôle de mouvement par traction, construits avec un noyau en acier au carbone à haute résistance et une gaine extérieure durable.Nous fournissons les spécifications techniques clés et les dessins dimensionnels pour soutenir l'intégration du système, les décisions d'ingénierie et les configurations personnalisées.
| Caractéristique | Spécification |
| Portée de course | 1.0" ′′ 3,0" (25 ′′76 mm) |
| Radius de courbure minimum | 5 pouces (127 mm) |
| Capacité de charge | Jusqu'à 3 000 lb |
| Diamètre extérieur du câble | 7.5 mm (typique) |
| Le noyau du câble | Filament d'acier au carbone à haute résistance à la traction |
| Matériau de la gaine | polypropylène (standard) / plastique à haute température |
| Plage de température | -54°C à +110°C (-65°F à 185°F) |
Pour les applications à forte charge et à faible déflexion, les câbles T-Flex maintiennent une performance précise même sous vibration et actionnement répété.

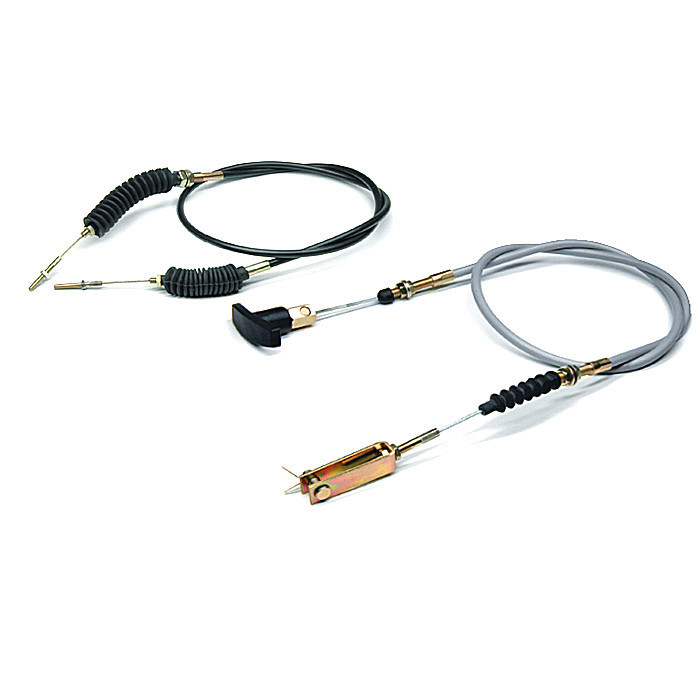

Les câbles de commande T-Flex prennent en charge une variété de types de raccords, chacun adapté à différents systèmes de montage:
• Points de la tige: tiges filetées pour actionnement direct du levier
• Clevises & Yokes: Pour les connexions basées sur la liaison
• Poignées / extrémités des yeux / têtes à billes: panneaux ou installations rotatives
• Manches à vis ou à tête: stabilité de la structure de support
Télécharger le dessin complet de l'appareil Le système de contrôle de la capacité est utilisé pour contrôler les performances de la machine.
Vous trouverez ci-dessous des diagrammes dimensionnels des options d'installation de câbles T-Flex courantes et des configurations de montage.
• Fin de manche vissée
• Fin de clef avec tige filetée
Remarque: pour obtenir les spécifications dimensionnelles complètes de tous les types d'accessoires, téléchargez notre guide technique complet.
Donnez-nous votre course, votre charge, votre température de fonctionnement et votre style de connexion.Nos ingénieurs concevront un ensemble de câbles adapté à votre application.
Contactez Phidixpour l'assistance technique ou les modèles CAO.
