Les câbles de commande tirent - seulement des câbles de frein avec l'embout fileté Rod/chape de courroie

Les câbles de commande tirent - seulement des câbles de frein avec l'embout fileté Rod/chape de courroie

  • Surligner

    Câble de commande de changement de vitesse

    ,

    câbles de commande industriels

  • Nom
    câbles va-et-vient faits sur commande
  • Applications
    Freins de parc
  • Matériel
    Acier au carbone et plastique
  • Capacité de charge élevée
    charges 1500lb
  • Bas débattement
    charges 3000lb
  • Rayon de cintrage installé
    vers le bas à 5"
  • Type
    Contrôle de transmission
  • Lieu d'origine
    La Chine
  • Nom de marque
    PHIDIX
  • Certification
    IATF16949
  • Numéro de modèle
    Personnalisé
  • Quantité de commande min
    1 morceau
  • Prix
    Negotiation
  • Détails d'emballage
    Caisse de carton ou en bois
  • Délai de livraison
    7 - 40 jours de travail
  • Conditions de paiement
    L/C, D/A, D/P, T/T
  • Capacité d'approvisionnement
    888 morceaux/morceaux par mois

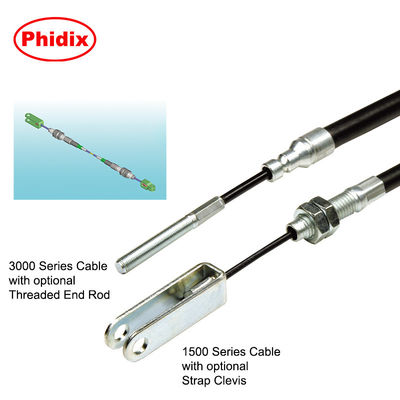

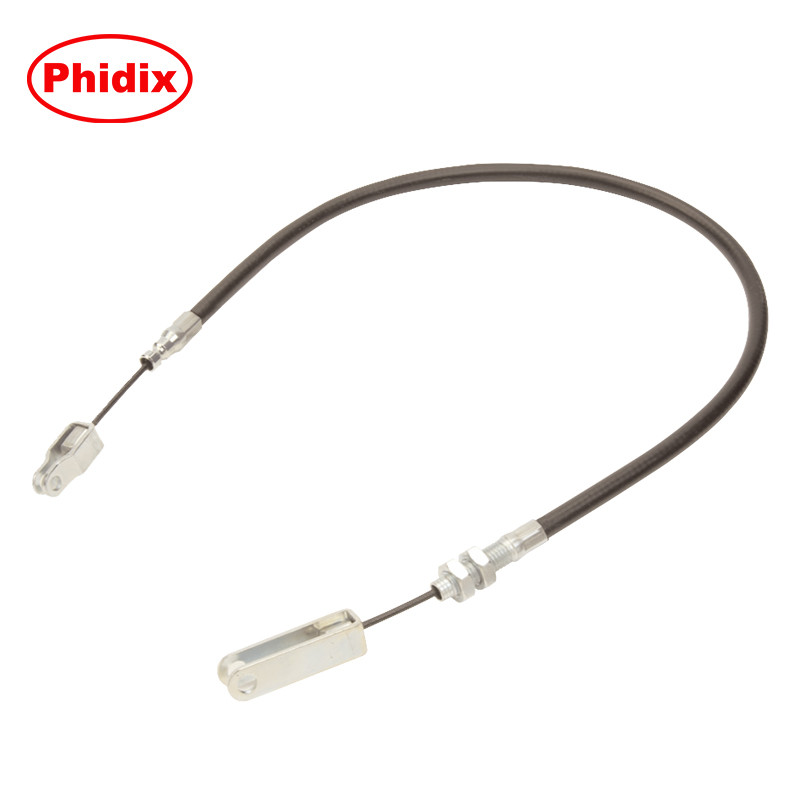

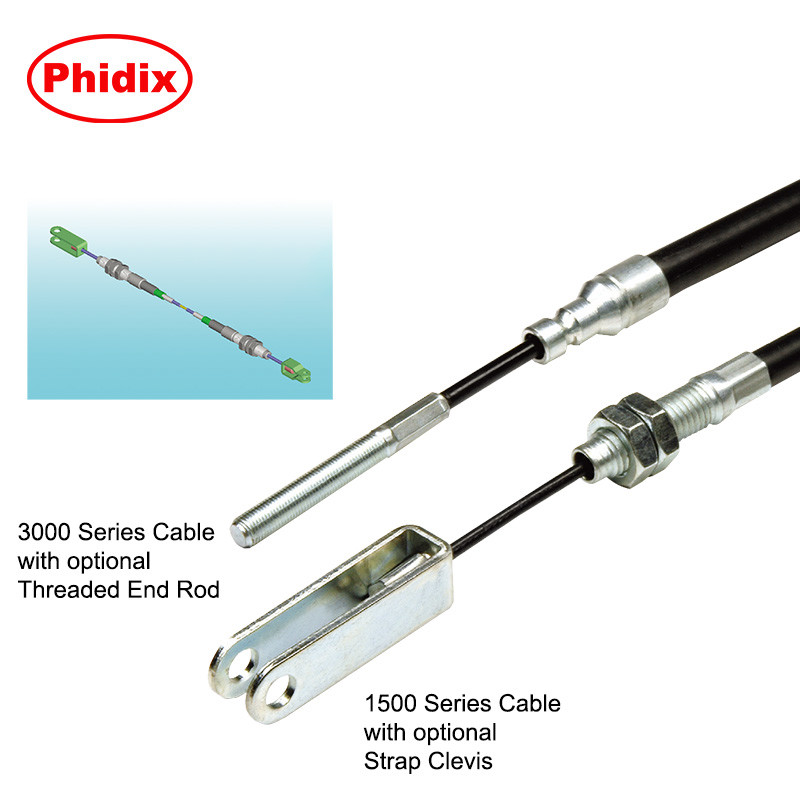

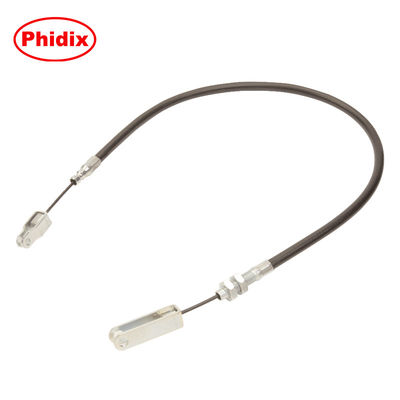

Les câbles de commande tirent - seulement des câbles de frein avec l'embout fileté Rod/chape de courroie



Traction - seulement frein 1500 et Assemblée de câble de la commande 3000 avec l'embout fileté facultatif Rod et la chape de courroie



】 de description de produit de 【

les contrôles réservés à la traction de frein sont fortement flexibles. Ils ont été spécifiquement développés pour la transmission du mouvement de traction d'un dispositif mécanique à l'autre en éliminant le besoin de balanciers, de tiges, aussi bien que d'autres tringleries raides.
Les contrôles sont particulièrement appropriés aux applications nécessitant une capacité de charge accrue et un débattement inférieur. Un exemple idéal est un câble très utilisé dans une opération de frein à main de véhicule.
Les freins peuvent être installés facilement et exiger le bas entretien. Ces contrôles de traction sont très utilisés sur un grand choix de dispositifs mécaniques.



】 D'applications de 【
• Freins de parc
• systèmes de câble de Traction-traction



】 Matériel de 【
• Acier d'acier au carbone et de plastique

】 Suggéré par de garnitures d'extrémité
• Chacune des garnitures de câble de 1500 et de frein 3000lb
• Embouts à rotule
• Chapes



】 Réservé à la traction de série du frein 1500lb de 【

Charge finale : 1500lb Rayon de cintrage minimum : 5"
  Les câbles de commande tirent - seulement des câbles de frein avec l'embout fileté Rod/chape de courroie 0
Garnitures d'extrémité cannelées
Les câbles de commande tirent - seulement des câbles de frein avec l'embout fileté Rod/chape de courroie 1


Garnitures d'embout fileté

montage d'extrémité 48°Clip-Lock Montage d'extrémité d'Agrafe-serrure
 Les câbles de commande tirent - seulement des câbles de frein avec l'embout fileté Rod/chape de courroie 2

Extrémité de boule Oeillet Arrêt de câble
Les câbles de commande tirent - seulement des câbles de frein avec l'embout fileté Rod/chape de courroie 3


】 Réservé à la traction de série du frein 3000lb de 【

Charge finale : 3000lb Rayon de cintrage minimum : 7"
  Les câbles de commande tirent - seulement des câbles de frein avec l'embout fileté Rod/chape de courroie 4

Garnitures d'extrémité cannelées
Les câbles de commande tirent - seulement des câbles de frein avec l'embout fileté Rod/chape de courroie 5

Garnitures d'embout fileté montage d'extrémité 48°Clip-Lock Montage d'extrémité d'Agrafe-serrure
Les câbles de commande tirent - seulement des câbles de frein avec l'embout fileté Rod/chape de courroie 6

Extrémité de boule Oeillet Arrêt de câble
Les câbles de commande tirent - seulement des câbles de frein avec l'embout fileté Rod/chape de courroie 7


】 Réservé à la traction de caractéristiques de frein de 【

Les câbles de commande tirent - seulement des câbles de frein avec l'embout fileté Rod/chape de courroie 8



Les câbles de commande tirent - seulement des câbles de frein avec l'embout fileté Rod/chape de courroie 9

Tout le dimensions de schéma sont représentés en pouces



】 Réservé à la traction de code d'ordre de frein de 【

Frein réservé à la traction industriel
Les câbles de commande tirent - seulement des câbles de frein avec l'embout fileté Rod/chape de courroie 10

Pour spécifier un frein réservé à la traction, l'information suivante doit être fournie dans l'ordre énuméré :
1. Pièce gauche de montage d'extrémité d'innermember
nombre.
2. numéro de la pièce gauche de montage d'extrémité de conduit.
3. longueur « A » entre le montage de conduit
points de référence en pouces.
4. numéro de la pièce de montage d'extrémité de conduit de droite.
5. pièce de montage d'extrémité d'innermember de droite
nombre.

  6. Longueur « L » d'ensemble d'innermember
entre les points de référence convenables en pouces.
7. voyage de l'innermember dans le conduit
en pouces. (Note : les dimensions « L » doivent être
suffisamment plus grand que dimensionnent « A » à
permettez le voyage désiré).
des articles *Removable devraient être énumérés séparément.

】 de codes de commande de 【

Numéro de la pièce gauche de montage d'extrémité d'Innermember -- CS551
(Montage d'extrémité de chape avec l'arrêt de câble)
Numéro de la pièce gauche de montage d'extrémité de conduit -- 072
(Montage d'extrémité cannelé de conduit)
Longueur d'Assemblée de conduit -- 54
(54") « dimension d'A »
Bon numéro de la pièce de montage d'extrémité de conduit -- 070
(Montage d'extrémité fileté de conduit)
Bon numéro de la pièce de montage d'extrémité d'Innermember -- TE505
(Montage d'extrémité fileté de conduit)
Longueur d'Assemblée d'Innermember -- 64,5
(64,5") « L » dimension
Voyage (pouces) -- 6
(6")
