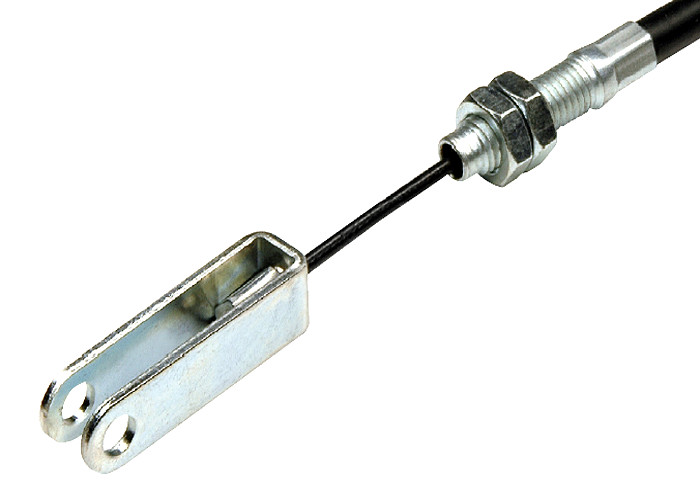

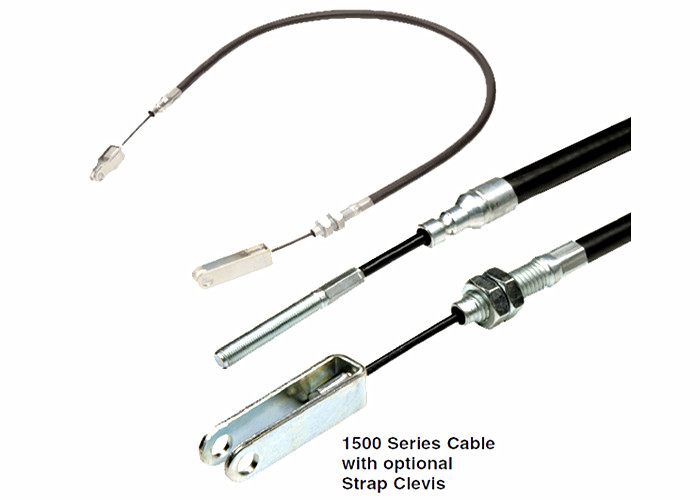

Cable de changement de vitesse de transmission de charge lourde Cable de la série 1500 avec séparateur de sangle en option

Assemblage de câble de commande de frein de transmission de charge lourde, câble de série 1500 avec séparateur de sangle en option

[ Description du produit ]

1500 frein à traction unique, contrôle industriel, montage de câbles.
Un dispositif de commande flexible conçu pour transmettre le mouvement de traction entre deux dispositifs mécaniques sans l'utilisation de tiges, de béquilles ou d'autres liaisons mécaniques rigides.Les commandes de traction sont spécialement conçues pour les applications nécessitant une capacité de charge élevée et une faible déviation. Le câble souvent utilisé pour faire fonctionner un frein de stationnement de véhicule en est un exemple typique.

[ Fréquence à traction unique série 1500lb ]

Charge maximale: 1500 livres	Radius de courbure minimum: 5 ̊
Armatures à extrémité rainurée
Armatures à extrémité filetées	Montage à l'extrémité 48°	Montage à l'extrémité par pince-boucle
Fin de balle	Fin de l'œil	Arrêt du câble

[ Code de commande de freinage à traction seule ]

Frénésie à traction seule industrielle
Pour spécifier un frein à traction unique, les informations suivantes doivent être indiquées dans l'ordre indiqué:
1- La partie de l' extrémité interne gauche Le numéro. 2Numéro de pièce d'assemblage de l'extrémité gauche du conduit. 3. Longueur A entre les raccords de conduits référence Des points en centimètres. 4Numéro de pièce de raccordement de l'extrémité droite du conduit. 5- La partie de l' extrémité droite. Le numéro.		6. longueur de l'assemblage du membre intérieur entre les points de référence de montage en pouces. 7Le déplacement des membres internes dans le conduit en pouces. (Note: les dimensions doivent être suffisamment plus grande que la dimension A permettre le voyage souhaité). * Les objets amovibles doivent être indiqués séparément.

[Codes de commande]

Numéro de pièce d'assemblage de l'extrémité gauche de l'extrémité intérieure ¢ CS551
(Clévis fin de montage avec arrêt de câble)
Numéro de pièce d'installation de l'extrémité gauche du conduit 072
(Fitage de la fin du conduit creusé)
Longueur de l'assemblage du conduit 54
(54") A Dimension
Numéro de pièce d'installation de l'extrémité droite du conduit 070
(Fixage à l'extrémité du conduit filé)
Numéro de pièce d'assemblage de l'extrémité intérieure droite TE505
(Fixage à l'extrémité du conduit filé)
Longueur de l'assemblage du membre intérieur ¥ 64.5
(64,5") L Dimension
Voyage (pouces) 6
(6")
