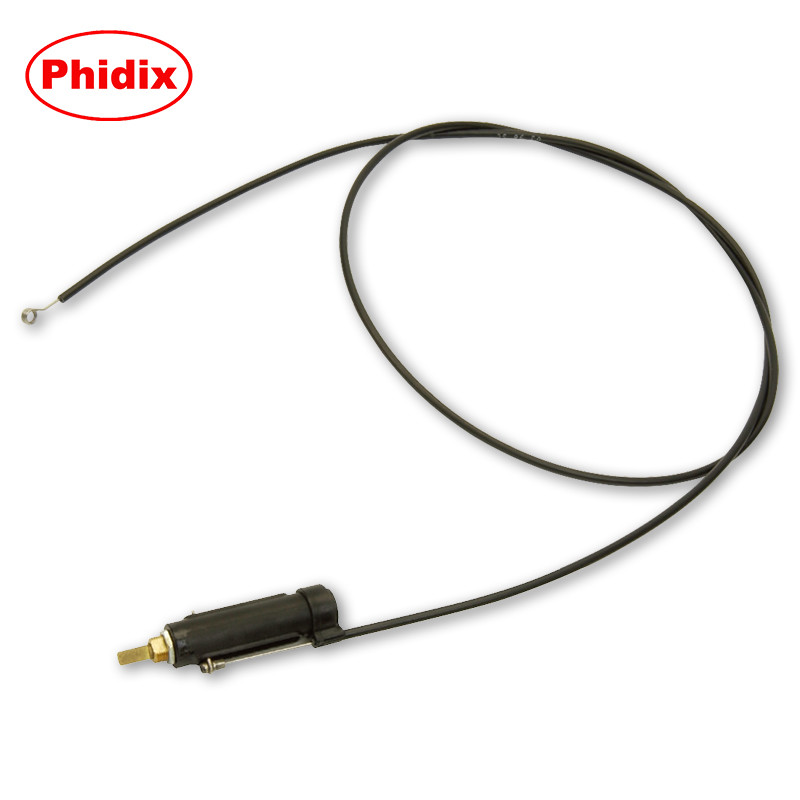

Cable de commande rotatif à traction seule Phidix série non verrouillable
Cette page fournit la vue d'ensemble officielle des câbles de commande rotatifs sans verrouillage de Phidix.
Pour les options de personnalisation ou les configurations en acier inoxydable, veuillez visiter notrePage de personnalisation du câble rotatif.
Qu'est-ce qu'un câble de commande rotatif?
Le câble de commande rotatif de Phidix convertit l'entrée de rotation (généralement jusqu'à 270°) en mouvement linéaire, permettant l'actionnement à distance des systèmes mécaniques sans la complexité de l'électronique ou de l'hydraulique.
Ce câble ne se verrouille pas, c'est-à-dire qu'il se retourne librement sans attache ni détente.Il est idéal pour les commandes manuelles de la climatisation, les vannes de chauffage, les amortisseurs, les arrêt-marins et d'autres applications où un mouvement lisse et poussant est requis.
Principe de fonctionnement: 270° de virage = 1,5" de déplacement linéaire

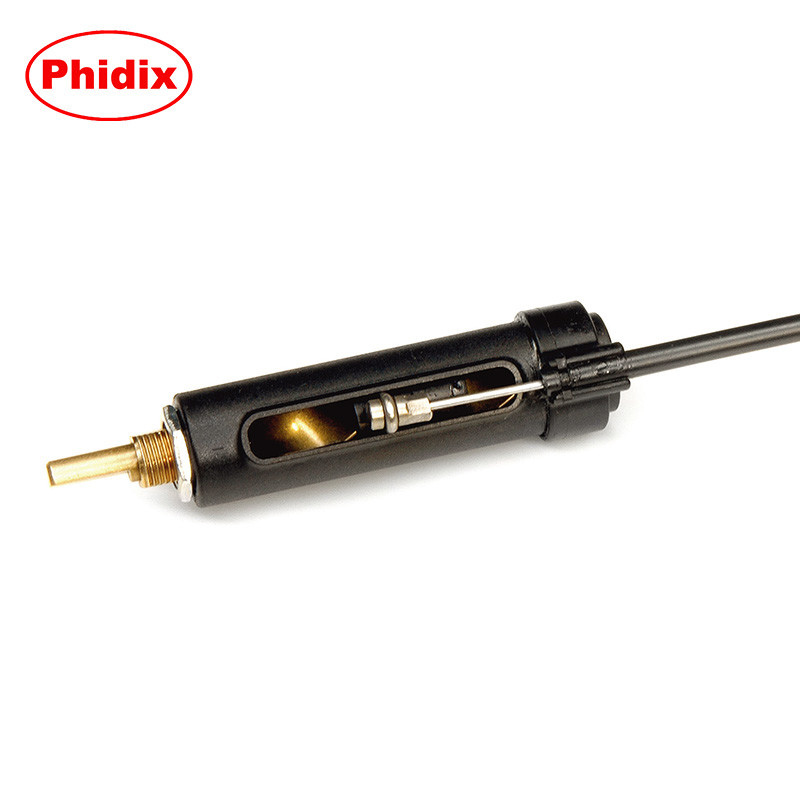

À l'intérieur, le câble comporte un noyau intérieur en spirale flexible logé dans un conduit renforcé.La poignée rotative fait tourner un arbre d'entrée (CW ou CCW), entraînant le fil interne à créer jusqu'à 1,5 pouces de course linéaire à la sortie.
Un schéma simplifié:
Entrée de rotation- Je ne sais pas.Sortie linéaire
Cette conception assure une transmission serrée, un contrecoup minimal et un mouvement précis pour les systèmes nécessitant un contrôle à distance mais mécanique.
Pourquoi choisir le rotor mécanique plutôt que l'actionnement électronique?
| Caractéristique |
Cable rotatif mécanique |
Actuateur électronique |
| Complicité du câblage |
Aucune |
Il faut du câblage et de l' électricité. |
| Tolérance à la défaillance |
Le contrôle manuel est toujours possible. |
Peut nécessiter des outils de diagnostic |
| Résistance à l'environnement |
Il tolère la poussière, les vibrations et l'humidité. |
Il a souvent besoin d' un enclos. |
| Maintenance |
Remplacement simple |
Peut nécessiter un technicien de maintenance |
Les câbles rotatifs Phidix sontidéal pour les environnements difficiles et peu spacieuxoù la simplicité et la fiabilité sont plus importantes que l'automatisation.

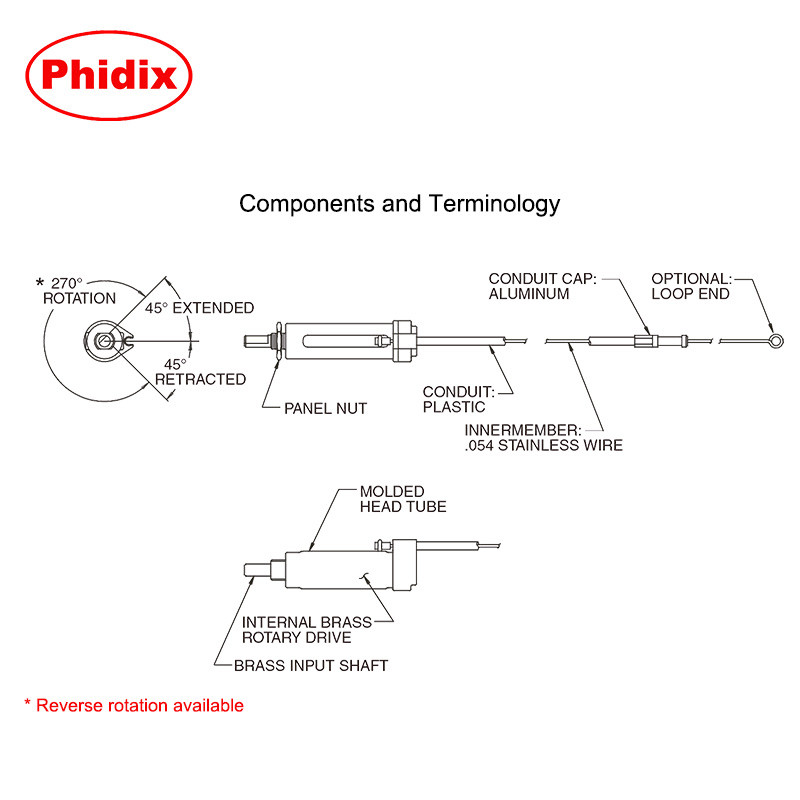

Composition structurelle et matériaux
• Arbre d'entrée: laiton (norme);CW ou CCW disponibles

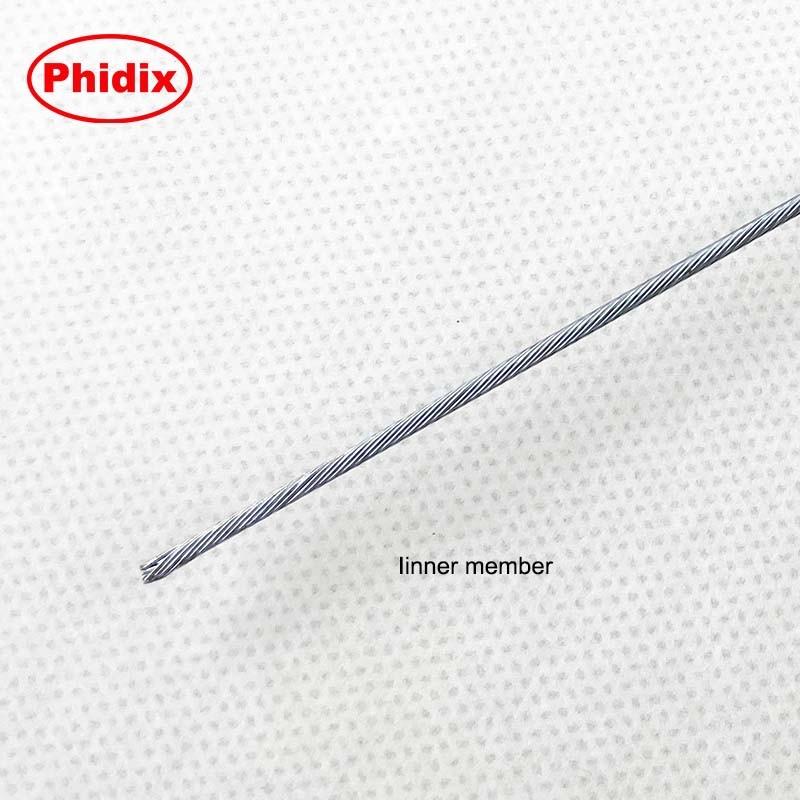

• Fil intérieur: noyau en acier inoxydable 1x7
• Chambres: plastique renforcé avec fils de fixation
• Extrémité de sortie: bouton à bille, boucle ou bâton personnalisé
Fil de montage: M12 x 1,0 ou 3/8-24 UNF
Retour au printemps: facultatif pour les applications nécessitant une force de réinitialisation

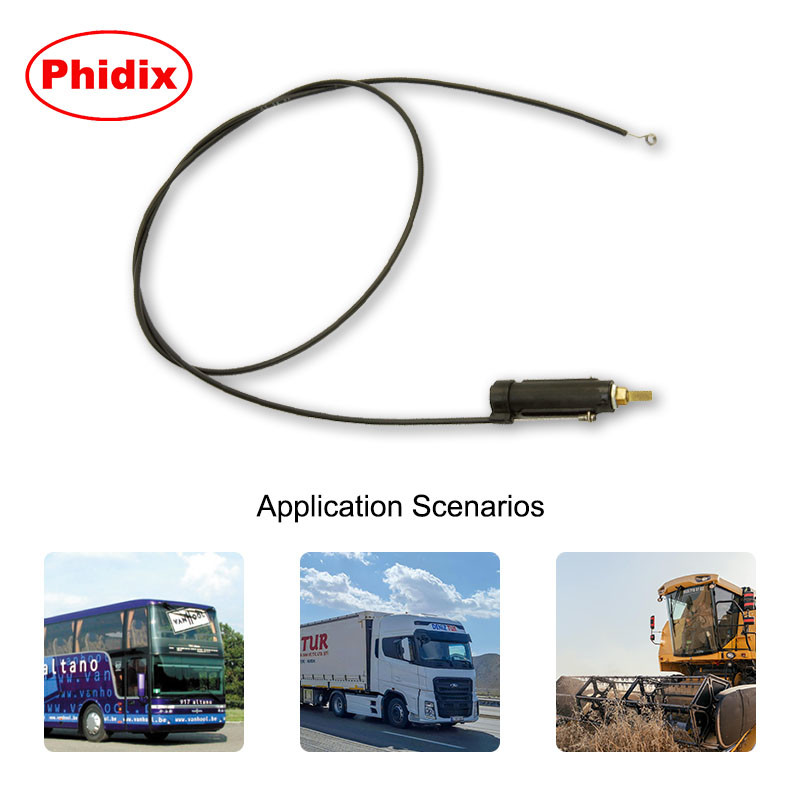

Applications communes
| Application du projet |
Cas d' utilisation |
| Systèmes de climatisation |
Activation manuelle de l'évent ou de l'amortisseur |
| Véhicules utilitaires |
Contrôle de la soupape de chauffage dans la cabine |
| Moteurs de marine |
Levées d'arrêt, contrôle de l'étouffement |
| Machinerie agricole |
Activer le raccordement fermé |
Ce câble est souvent intégré dansavec une puissance de sortie inférieure ou égale à 50 W, transmettant la force aux composants à plusieurs mètres de distance, même à travers un tracé incurvé.

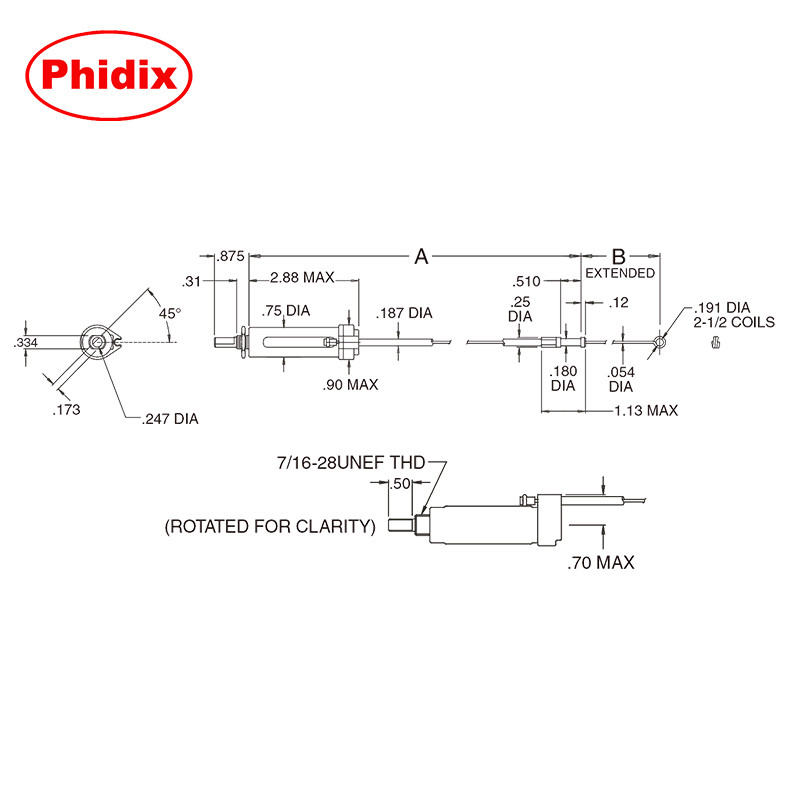

Spécifications techniques
| Paramètre |
Valeur |
| Accident vasculaire cérébral |
1.5" (± 0,1") |
| Angle d'entrée |
270° ± 10° |
| Longueur du câble |
12 pouces 72 pouces (personnalisable) |
| Plage de température |
¥30°C à +100°C |
| Arbre d'entrée |
d'acier inoxydable |
| Interface du fil |
3/8-24 UNF ou M12 |
Besoin d'une autre portée, de fil ou de matériau?Afficher les options personnalisées →
Questions fréquemment posées
Q: Ce câble est-il réversible?
- Je suis désolé.Il peut être configuré pour une rotation d'entrée CW ou CCW.
Q: Le câble peut-il être monté dans des tableaux de bord confinés?
Je suis sûr.Son boîtier flexible et son arbre fileté permettent de le monter facilement dans des boîtiers serrés.
Q: Quelle est la quantité minimale de commande?
Nous offrons à la fois des prototypes de faible volume et des sorties de lot au niveau OEM.Contactez-nous pour plus de détails.
Q: Puis-je demander une course plus longue ou une action double?
Ceux-ci sont disponibles sous des configurations personnalisées.Voir la page de personnalisation pour plus de détails.
Demandez un devis ou un tirage
Si vous concevez une interface de commande ou remplacez un actuateur rotatif plus ancien, Phidix peut vous fournir des pièces correspondantes ou une conception sur mesure.
