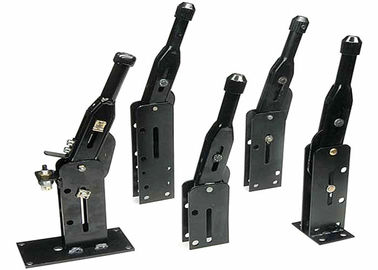

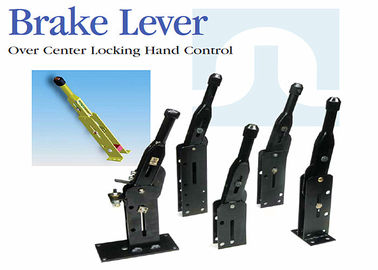

Au-dessus du levier de commande de verrouillage central de main anticorrosion pour l'équipement industriel



Au-dessus du levier de commande de verrouillage central de main anticorrosion pour l'équipement industriel



】 de description de produit de 【

Nos leviers de frein de parc offrent la représentation, la qualité et la durée de vie supérieures au concepteur et à l'utilisateur. Le levier a deux positions distinctes, sur le centre et, qui sont approximativement 90° distant. Il n'y a aucun ratcheting pour limiter le voyage ou ouvrir secondaire exigé pour l'opération. Un lien soumis à un traitement thermique de 4130 charges fournit une excellente combinaison des qualités pour la longévité et la fiabilité. Un bouton de ajustement intégral tient compte de placer la tension initiale de câble, voyage, et pour compenser l'usage de système. Les configurations latérales ou à bride stable sont disponibles pour l'adaptabilité accrue. Les plats de levier et de côté d'entrée ont la finition d'anepoxy ou la peinture électrostatique, et tous autres composants sont enduits pour la résistance à la corrosion. Un bouton bourreur-résistant pour empêcher l'ajustement non autorisé, et un commutateur temps-résistant à la position de repos, sont les deux disponibles comme options. Les leviers sont fournis avec le matériel nécessaire pour attacher les garnitures d'extrémité de câble au lien de charge. Les descriptions techniques montrent que les divers choix disponibles répondaient aux besoins spécifiques de client.



】 D'applications de 【 • Équipement mobile • Équipement industriel     】 Matériel de 【 • Acier au carbone enduit • Bagues non-corrosives • Bouton en plastique

】 De caractéristiques de 【 • Charges : 1000lb • Voyage : 2-7/16 maximum • Support de côté et de bride • Finition époxyde ou peinture électrostatique sur le levier    et plats latéraux • Composants anticorrosion • Matériel d'attachement inclus • bouton Bourreur-résistant (option) • commutateur Temps-résistant (option)



】 de levier de frein de 【

• Dimensionnez A est avec la position du levier entièrement "OFF". Employez la dimension A dans la longueur de câble calculatrice.
• Le minimum de la dimension B est avec le levier entièrement… » placez et vous êtes ajusté au minimum (le CCW)

   voyage. Employez le minimum de la dimension B pendant l'installation et l'ajustement initial. Tournez le bouton (onde entretenue) à

   ajoutez le voyage et augmentez l'arrangement de pression de frein.
• Le maximum de la dimension B est avec le levier entièrement… » placez et vous êtes ajusté au maximum (l'onde entretenue)

   voyage.

Bâti latéral 165-508-008

2,5 pouces (64mm) de plats latéraux larges ; un câble, avec trois ensembles alternatifs de trous de collier. Pour le capot, le tableau de bord, posent la canalisation verticale ou l'installation de cadre.



Kit B815 — fourni avec le matériel suivant :
Épingle de chape	Goupille fendue	Joint
Entretoises de support (2)	Collier	Base de bride
Entretoises de bride (2)

Bâti latéral 165-508-009

2,5 pouces (64mm) de plats latéraux larges ; un câble. Pour le capot, le tableau de bord, posent la canalisation verticale ou l'installation de cadre. Aucun appui de câble.



Kit B816 — fourni avec le matériel suivant :
Épingle de chape	Goupille fendue	Joint
Entretoises de support (2)

Bâti 165-508-010 de bride

2,5 pouces (64mm) de plats latéraux larges ; un câble. Pour le plancher de cloison étanche ou l'installation d'île (chenil). Le cadre rigide maintient l'alignement des fentes de guide d'épingle de chape pendant la vie améliorée des plats de goupille et de côté.



Kit B817 — fourni avec le matériel suivant :
Épingle de chape	Goupille fendue	Joint
Collier	Base de bride	5/16-24 écrous des boulons (2) (2)

Bâti latéral 165-508-011

1,5 pouces (38mm) de plats latéraux larges ; un câble. Pour le capot, le tableau de bord, posent la canalisation verticale ou l'installation de cadre.



Kit B834 — fourni avec le matériel suivant :
Épingle de chape	Goupille fendue	Joint
Entretoises de support (2)	Collier

Bâti latéral 165-508-013

2,5 pouces (64mm) de plats latéraux larges ; deux câbles. Pour le capot, le tableau de bord, posent la canalisation verticale ou l'installation de cadre. NOTE : Quand considérer des conditions de charge la charge de l'ensemble de levier sera la somme de la charge en chaque câble.



Kit B835 — fourni avec le matériel suivant :
Chevilles d'articulation (2)	Goupilles fendues (2)	Joints (2)
Entretoises de support (2)	Colliers

Bâti 165-508-023 rigide de bride

1,5 pouces (38mm) de plats latéraux larges ; un câble. Pour le capot, le tableau de bord, posent la canalisation verticale ou l'installation de cadre.



Kit B837 — fourni avec le matériel suivant :
Épingle de chape	Goupille fendue	Joint
Entretoises de support (2)	Collier	Entretoises de bride (2)

Bâti latéral 165-508-028

1,5 pouces (38mm) de plats latéraux larges ; un câble. Pour le capot, le tableau de bord, posent la canalisation verticale ou l'installation de cadre.



Kit B837 — fourni avec le matériel suivant :
Épingle de chape	Goupille fendue	Joint
Entretoises de support (2)	Collier	Entretoises de bride (2)

Bâti 165-508-078 de bride

2,5 pouces (64mm) de plats latéraux larges ; deux câbles. Pour la cloison étanche, installation de plancher ou d'île (chenil). NOTE : Quand considérant des conditions de charge, la charge de l'ensemble de levier sera la somme de la charge en chaque câble. Support de bride d'aile.



Kit B835 — fourni avec le matériel suivant :
Chevilles d'articulation (2)	Goupilles fendues (2)	Joints (2)
Entretoises de support (2)	Colliers



Tout le dimensions de schéma sont représentés en pouces
