Câble de commande à verrouillage par rotation et à poussée-traction avec verrouillage de précision et commande linéaire bidirectionnelle par poussée-traction pour une résistance aux températures extrêmes

Câble de commande à verrouillage par rotation et poussée-traction - Assemblage de câble mécanique de précision avec verrouillage à distance

[ Description du produit ]

Le câble de commande à verrouillage par rotation et poussée-traction Phidix est une solution de commande mécanique à distance de haute précision et de haute durabilité, conçue pour les scénarios industriels et commerciaux à forte charge. Conçu avec une poignée en T optimisée à verrouillage par rotation et une structure de montage renforcée à bride filetée, cet assemblage de câble intégré offre un réglage linéaire stable de poussée-traction bidirectionnelle et des performances de verrouillage fiables à pleine position.

Les opérateurs peuvent pousser et tirer librement la poignée pour ajuster la course du câble à la position de travail exacte, puis verrouiller l'état rapidement par une simple rotation d'un quart de tour pour éliminer la dérive de position et le jeu mécanique. Doté d'un conduit extérieur blindé en acier épaissi et d'un noyau intérieur en acier à haute résistance, le produit combine une rigidité structurelle exceptionnelle, une excellente flexibilité de pliage et une transmission à très faible dégagement. Il maintient une sortie de commande mécanique constante, fluide et précise dans des environnements de travail extrêmes avec vibrations élevées, charges lourdes, poussière, humidité et larges fluctuations de température. En tant que composant central clé des systèmes de commande et de positionnement mécaniques à distance, il assure un fonctionnement stable à long terme de divers équipements industriels et commerciaux.

[ Application ]

Ce câble de commande industriel à verrouillage par rotation et poussée-traction prend en charge le positionnement à distance et la commande mécanique multi-industries et multi-scénarios, largement utilisé dans :

• Systèmes de commande à distance pour toute la série d'engins de chantier tels que les excavatrices, les chargeuses, les grues et les équipements de génie routier

• Assemblages d'exécution de commande pour camions commerciaux, véhicules logistiques, bus de passagers, camions de pompiers et véhicules modifiés spéciaux

• Unités de commande de positionnement mécanique pour tracteurs agricoles, moissonneuses, machines forestières et équipements d'exploitation sur le terrain

• Systèmes de commande et de réglage à distance pour navires marins, yachts, bateaux de pêche et plateformes d'ingénierie offshore

• Modules de commande pour lignes de production automatisées industrielles, machines de transmission de précision et équipements de traitement automatisés

• Composants de régulation et de commande de systèmes d'alimentation pour éoliennes, centrales thermiques et équipements de production d'énergie nouvelle

• Dispositifs de commande mécanique à distance pour véhicules d'ingénierie spéciaux, équipements de défense et applications industrielles personnalisées

[ Caractéristiques ]

• Mécanisme de positionnement de précision à verrouillage par rotation : Adopte une structure de verrouillage à billes de précision intégrée, qui peut verrouiller de manière stable toute position de course, empêchant efficacement le décalage de position causé par les vibrations et les impacts de charge.

• Fonctionnement fluide de poussée-traction bidirectionnelle : La structure interne à friction optimisée assure un faible jeu, une réponse linéaire sensible et une sensation de main constante, réalisant un micro-ajustement précis et un ajustement rapide sur une grande course.

• Montage à bride filetée renforcé : La structure de fixation filetée épaissie améliore la stabilité d'installation, adaptée à l'installation fixe sur panneau, support et coque d'équipement, ferme et non lâche.

• Structure robuste résistante à l'usure : Le conduit en acier blindé résiste à l'extrusion et à l'abrasion, le noyau intérieur en acier à haute résistance supporte de lourdes charges, avec une excellente résistance à la fatigue et une longue durée de vie.

• Adaptabilité de la disposition flexible : Le conduit blindé pliable s'adapte aux chemins de câblage complexes des équipements et aux espaces d'installation étroits, avec une forte compatibilité de scène.

• Support de personnalisation complet : Prend en charge la personnalisation personnalisée de la longueur du câble, de la plage de course, des raccords d'extrémité, de l'angle de verrouillage, de la couleur de surface et de la configuration de matériaux spéciaux.

• Adaptabilité aux environnements extrêmes : Large plage de résistance à la température de -45°C à +125°C, performances stables dans des environnements difficiles à haute et basse température, humides et poussiéreux.

• Résistance à la corrosion et au vieillissement : Le noyau en acier inoxydable en option et le revêtement anticorrosion résistent efficacement à l'oxydation, à la rouille et à l'érosion chimique, adaptés à une utilisation marine et extérieure à long terme.

[ Principe de fonctionnement ]

Ce câble de commande à verrouillage par rotation et poussée-traction Phidix repose sur le mouvement coopératif relatif entre le noyau intérieur en acier à haute résistance et le conduit extérieur blindé flexible pour réaliser la transmission mécanique linéaire à distance et le contrôle de positionnement. Dans l'état déverrouillé, la structure de verrouillage interne est libérée, et l'opérateur peut pousser ou tirer librement la poignée en T pour entraîner le noyau du câble intérieur à produire un déplacement linéaire précis, afin d'ajuster de manière flexible l'état de fonctionnement, la course et la position de l'équipement mécanique connecté.
Après avoir ajusté à la position de travail prédéfinie, tournez simplement la poignée de 1/8 de tour (angle de rotation personnalisable) pour déclencher le mécanisme de verrouillage de précision intégré. La structure de limite interne serre fermement le noyau du câble pour fixer la position de course de manière permanente, assurant aucune dérive ou déplacement pendant le fonctionnement de l'équipement. La rotation inverse de la poignée peut rapidement déverrouiller l'état de verrouillage, réalisant un ajustement de position répété, flexible et efficace, permettant un verrouillage à une touche et un déverrouillage rapide de la commande mécanique à distance.

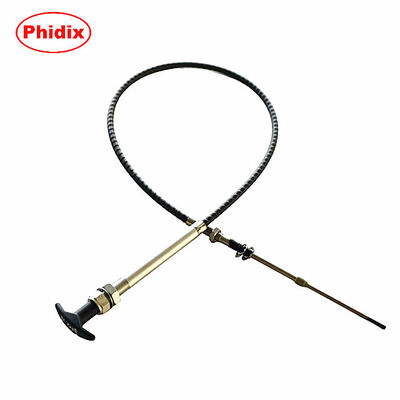

[ Photos réelles ]
