Guide de montage de la tête de câble à verrouillage

Dans les systèmes de câbles de commande mécanique, la tête de câble—également connue sous le nom de tête de commande ou de raccord d'extrémité—est aussi vitale que le câble lui-même. Une tête de câble Twist-Lock assure un verrouillage manuel via un mécanisme de poignée en T à quart de tour et sert d'interface principale entre l'opérateur et le système.

Cette page se concentre sur la tête de commande Twist-Lock en tant que composant, offrant des informations sur :

•  Structure interne et mécanisme de verrouillage

•  Styles de montage et installation sur panneau

•  Configurations d'extrémité de sortie (filetée, rainurée, en forme de U)

•  Applications clés dans les systèmes réels

Vous recherchez des ensembles de câbles complets ? Visitez laPage principale Phidix Twist-Lock.

Mécanisme de verrouillage : structure interne

La caractéristique déterminante d'une tête de câble Twist-Lock est son verrouillage mécanique à quart de tour. Lorsque la poignée en T est tournée, une bague de verrouillage s'engage avec des cliquets ou des rainures internes, empêchant efficacement tout mouvement jusqu'à ce que la poignée soit déverrouillée manuellement.

Ce mécanisme élimine la dérive de position causée par :

•  Les vibrations du moteur

•  Les chocs accidentels

•  Le rebond des systèmes à ressort

Le verrou tient fermement sans nécessiter de ressorts ou de pinces supplémentaires.

Styles de montage et d'installation

Phidix propose plusieurs solutions de montage pour répondre aux divers besoins des fabricants d'équipement d'origine (OEM) et de modernisation :

•  Montage par écrou avant fileté – Fiable et facile à installer

•  Montage sur plaque à encliquetage – Installation sans outil pour un assemblage plus rapide

•  Montage sur support arrière – Idéal pour l'intégration dans des boîtiers préfabriqués

Options de poignée disponibles :

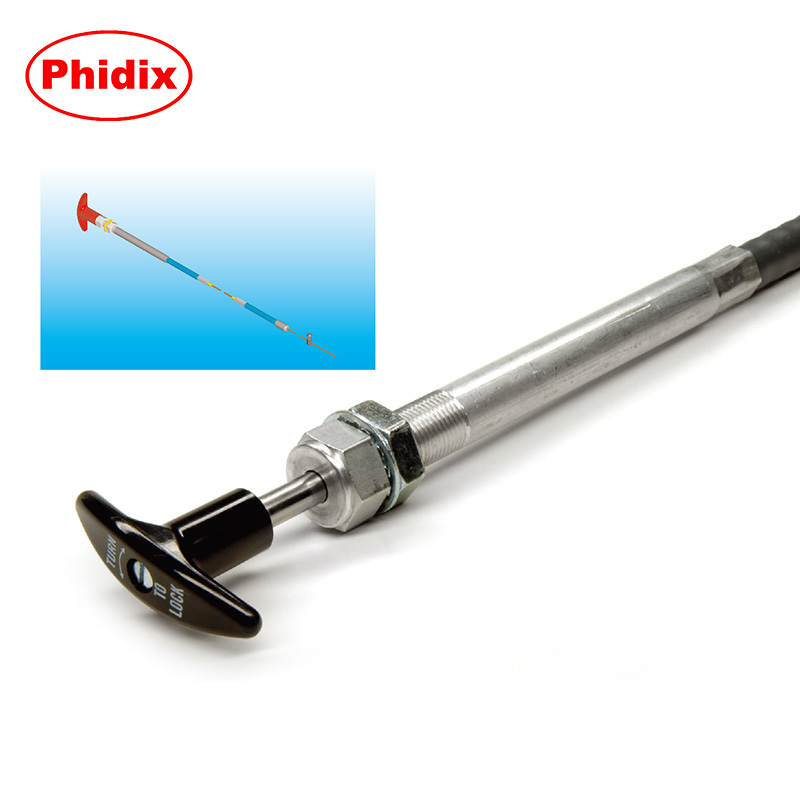

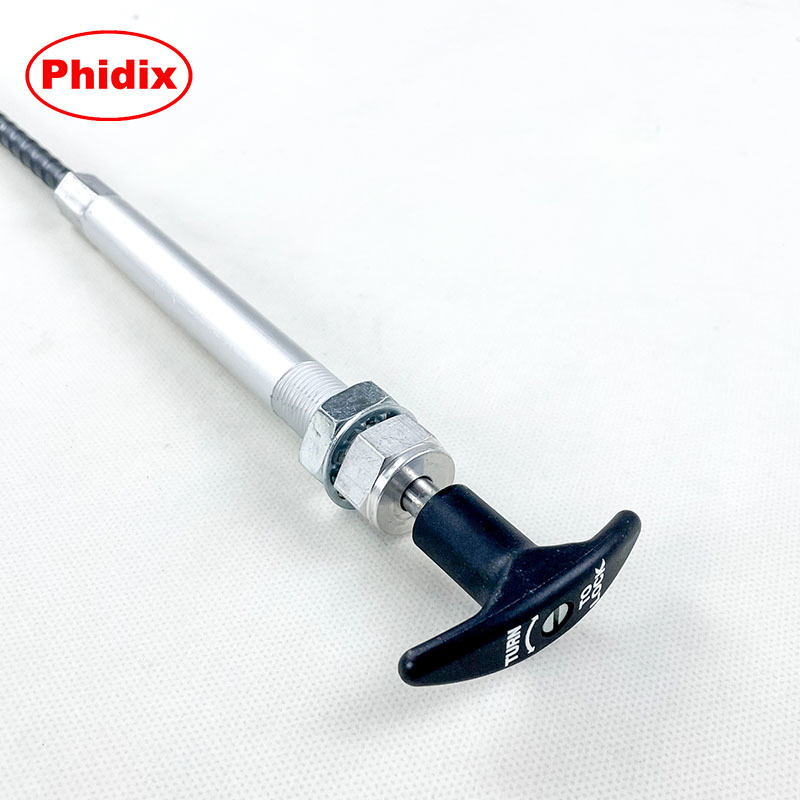

•  Poignée en T noire (standard pour une utilisation générale)

•  Poignée en T codée en rouge (pour les fonctions de starter, de prise de force ou d'arrêt du moteur)

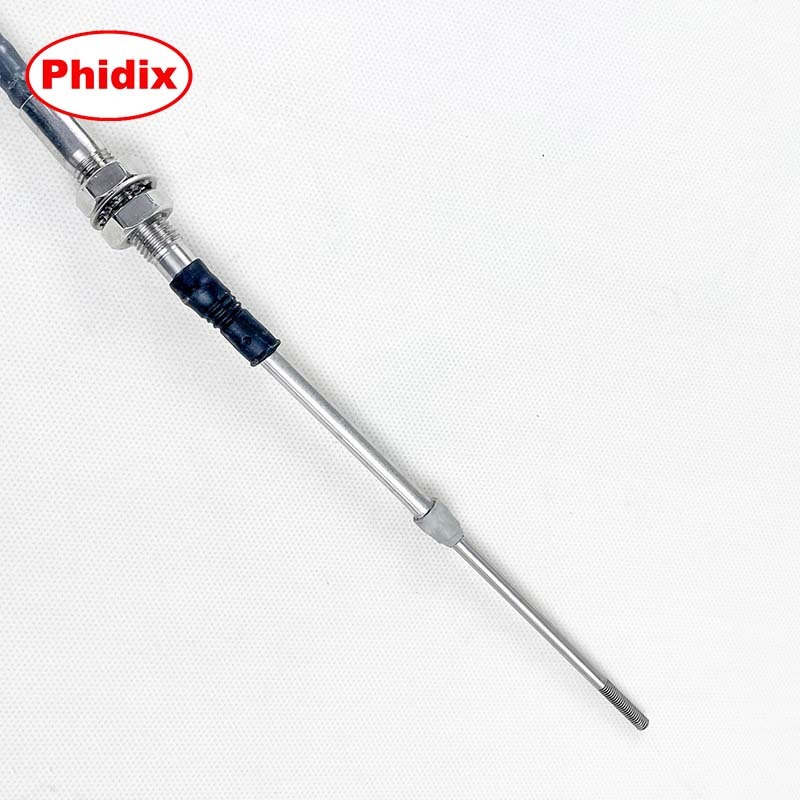

Configurations d'extrémité de sortie

Les têtes Twist-Lock Phidix peuvent être associées à plusieurs conceptions d'extrémité de sortie pour correspondre à différents systèmes mécaniques :

Des combinaisons personnalisées de type d'âme interne, de raccord d'extrémité et de longueur de câble sont disponibles sur demande.

Applications courantes

Les têtes de câble Twist-Lock sont fréquemment utilisées comme interfaces de verrouillage modulaires dans les systèmes qui nécessitent un contrôle de position manuel et sûr. On les trouve couramment dans :

•  Les câbles d'accélérateur de moteur diesel

•  Les commandes d'arrêt du moteur et de coupure de carburant

•  Les mécanismes d'activation de la prise de force

•  Les boutons de starter sur les véhicules marins et de plaisance

•  Les positionneurs de vannes manuels dans les systèmes industriels

De plus, elles sont proposées comme remplacement des raccords d'extrémité, compatibles avec de nombreux ensembles de câbles push-pull standard.

Produits connexes et personnalisation OEM

Phidix propose une sélection complète de :

•  Têtes de câble Twist-Lock autonomes (sans câble inclus)

•  Ensembles de câbles complets avec poignées Twist-Lock

•  Configurations prêtes pour les OEM avec personnalisation :

•  Couleurs de poignée

•  Réglages de la tension de verrouillage

•  Types de montage

•  Styles d'extrémité de sortie

En savoir plus sur nos Options de raccords d'extrémité Twist-Lock
