Guide de configuration du produit : Personnalisation de votre tête de commande push-pull non verrouillable
Choisir la bonne tête de commande ne se résume pas à la taille du câble ou au montage—il s'agit également de choisir le bon bouton, l'extrémité de sortie, le filetage et la course pour s'adapter parfaitement à l'interface de votre équipement.
Chez Phidix, nous comprenons qu'une seule configuration convient rarement à tous. C'est pourquoi notre série de têtes de commande non verrouillables est entièrement modulaire, offrant de multiples possibilités de personnalisation afin que les fabricants d'équipement d'origine, les intégrateurs et les équipes de maintenance puissent rapidement trouver une configuration qui s'installe proprement et fonctionne en toute confiance.

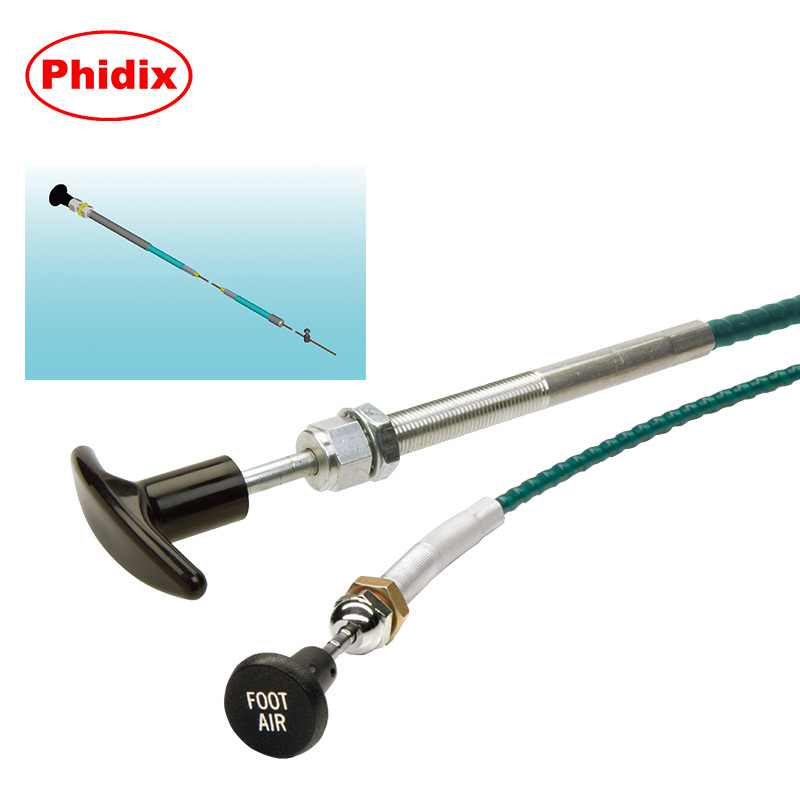

Options de bouton et de poignée
| Style |
Description |
Utilisation typique |
| Poignée en T (simple) |
Compact et facile à saisir |
Opérations générales d'arrêt/étranglement |
| Poignée en T avec marquage |
Versions étiquetées comme « STOP », « CHOKE » |
Pour les commandes critiques pour la sécurité |
| Bouton rond |
Bouton esthétique discret |
Espacement étroit des panneaux |
| Poignée nervurée/profilée |
Meilleure prise en main pour les mains huileuses/gantées |
Environnements industriels |
Les boutons sont disponibles en plastique ou en métal et peuvent être codés par couleur ou gravés sur demande.
Configurations d'extrémité de sortie
| Type |
Description |
Adaptabilité à l'application |
| Tête pivotante filetée |
Offre une longueur et un alignement réglables |
Pour les chemins étroits ou inclinés |
| Tête pivotante rainurée |
Conçue pour le montage par clip/ancrage |
Courante dans les configurations d'arrêt moteur |
| Tête fixe |
Terminaison la plus simple |
Systèmes à course courte ou à direction fixe |
Chaque type de sortie peut être associé à différentes tailles de câbles et à des interfaces de tige filetée.

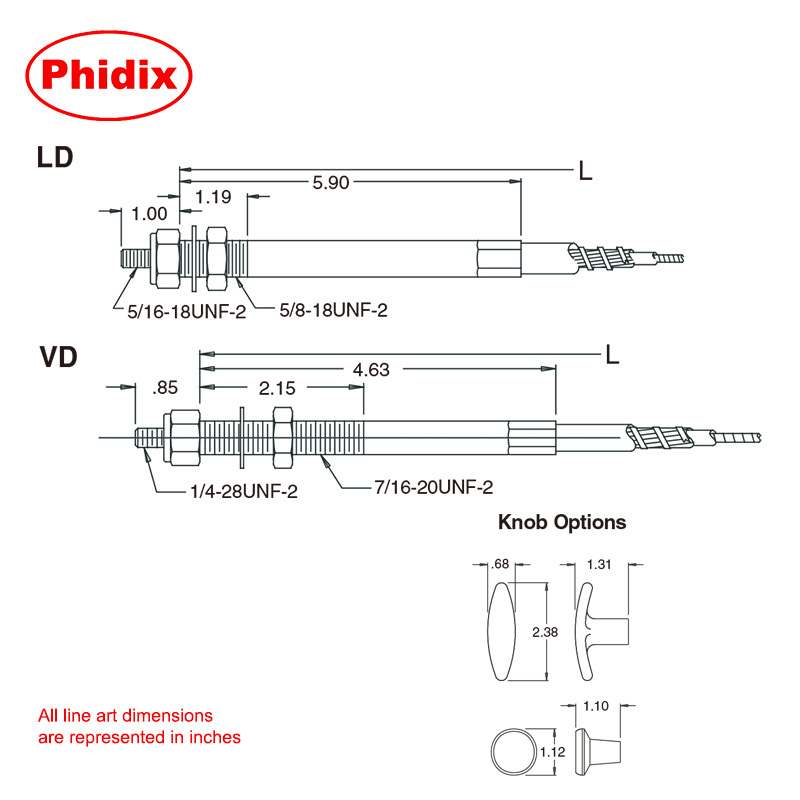

Filetages de montage sur panneau (corps de la tête de commande)
Les têtes de commande Phidix sont disponibles avec :
• 3/8 »-24 UNF (filetage standard pour service léger)
• 7/16 »-20 UNF (pour les têtes légèrement plus grandes)
• 5/8 »-18 UNF (pour les panneaux plus résistants ou les panneaux grossiers)
Nous pouvons également fournir des bagues ou des dispositifs de retenue personnalisés pour les panneaux surdimensionnés ou les installations irrégulières.
Compatibilité de la taille des câbles
| Taille du câble |
Utilisation prévue |
| VLD (Très léger) |
Petits boîtiers ou course courte |
| LD (Service léger) |
Applications générales sur panneau |
Les types de câbles pris en charge incluent EXT, UTL, et Bristow, selon la friction push-pull et le routage des coudes souhaités.
Personnalisation de la course et du déplacement
Les options de course standard vont de 1 à 3 pouces, mais peuvent être adaptées à vos :
• Exigences en matière de soupape ou d'étranglement
• Contraintes d'espacement du tableau de bord
• Considérations ergonomiques pour la plage de traction de l'opérateur
Besoin d'une course non standard ? Nous configurerons la tête, la tige et le boîtier pour qu'ils correspondent.
Conseil d'application : Choisir la bonne combinaison
Exemples de configurations :
• Câble d'arrêt moteur – Poignée en T marquée + tête pivotante rainurée + tige en acier inoxydable + course de 3 po
• Étrangleur de panneau à distance – Bouton rond + tête filetée + course de 2 po + câble VLD
• Boîtier de commande compact – Bouton discret + tête fixe + course de 1 po
Besoin d'une spécification visuelle ou d'une matrice personnalisée ?

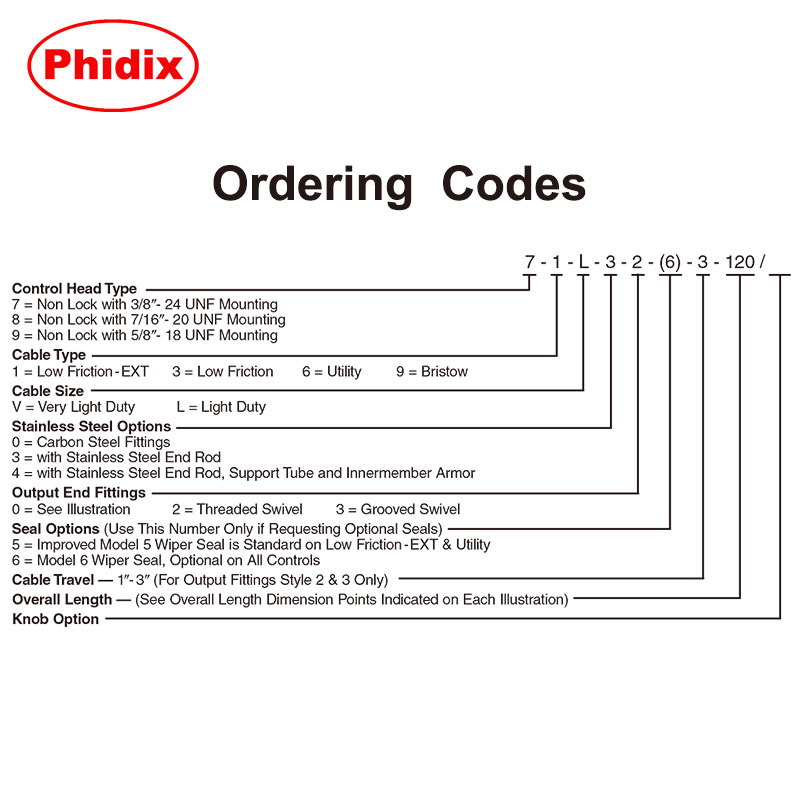

Nous proposons des ensembles de dessins et des générateurs de codes de commande pour les équipes d'ingénierie qui doivent correspondre à des contraintes d'enveloppe spécifiques ou à des remplacements hérités.
En savoir plus sur le produit de base ici : Aperçu de la tête de commande non verrouillable
Ou Contactez-nous avec les spécifications de bouton, de câble, d'extrémité et de montage souhaitées : nous nous occuperons du reste.
