Caractéristiques

Le type: MD,LD,HD,VLD

Serise: Assemblage du câble

Certificat: Le numéro de série IATF 16949

Matériau: en acier inoxydable

Applications: Cable d'accélérateur de moto, leviers de commande marins, actionneurs d'amortisseurs industriels, re

Produit d'origine: - Oui, oui.

Mettre en évidence:

Poussez tirer le câble du fil interne

Guide de sélection de l'âme du câble intérieur

Informations de base

Lieu d'origine: Il est à Shang Hai.

Nom de marque: Phidix

Certification: IATF16949

Numéro de modèle: DFX

Conditions de paiement et expédition

Détails d'emballage: boîtier en carton ou en bois

Délai de livraison: 7 à 40 jours ouvrables

Conditions de paiement: L/C,D/A,D/P,T/T

Capacité d'approvisionnement: 800 PCs par mois

Galerie

Guide de sélection du noyau du fil intérieur

Description de produit

Comment choisir le bon noyau de fil intérieur pour les câbles de commande mécanique

Le choix de la bonne configuration de brins pour votre noyau de fil interne est essentiel pour assurer une performance optimale du câble, sa durabilité et son expérience utilisateur.Chez Phidix, nous aidons les ingénieurs, les concepteurs et les équipementiers à aligner les structures du noyau des câbles sur des exigences mécaniques, spatiales et environnementales spécifiques.

Ce guide vous explique les avantages, les inconvénients et les utilisations idéales de chaque type de construction.

Tableau de comparaison de la configuration des brins

Construction	La flexibilité	Poussez les performances	Radius de courbure	Adaptation à l'application
1x7	Faible	C' est excellent.	Les plus gros	Longues lignes droites, câbles rigides
1x19	Moyenne	C' est très bien.	Moyenne	Actionnement de précision poussée-tirée
7x7	Très haut	Moyenne	Étroite	Routage polyvalent, bonne combinaison traction/flexion
7x19	Très élevé	En bas	Très serré	Routage hautement flexible, chemins de déplacement complexes
Noyau solide	Aucune	Le meilleur	Uniquement rigide	Cours courts, transfert de mouvement direct

Facteurs à prendre en considération lors du choix du type de noyau

1. Complicité du routage

• Des courbes ou des courbes serrées- Je ne sais pas.Je préfère 7x19 ou 7x7

• Des chemins droits et fixes→ 1x7 ou noyau solide

2. Type de motion

• Poussez ou tirez- Je ne sais pas.un noyau solide ou 1x19

• Flexion répétitive→ 7x19 préféré

3La priorité du transfert de force.

• Rigidité à la compression plus élevée- Je ne sais pas.solide ou 1x7

• Tension équilibrée + flexibilité→ 7x7

4Environnement

• Risque élevé de corrosion- Je ne sais pas.Choisir les options SUS 316L

• Systèmes sensibles au frottement- Je ne sais pas.Utiliser un revêtement en PTFE de 1x19 ou 7x7

Scénarios d'application et adaptation de la structure

Application du projet	Type de noyau recommandé
Cable d'accélérateur de moto	1x19 / 7x7
Les leviers de contrôle maritimes	7x7 / 7x19
Actuateurs d'amortisseurs industriels	Solide / 1x7
Dégagement du siège d'un fauteuil commercial	7x19
Cables d'étranglement de moteur de petite taille	1x7 / 1x19

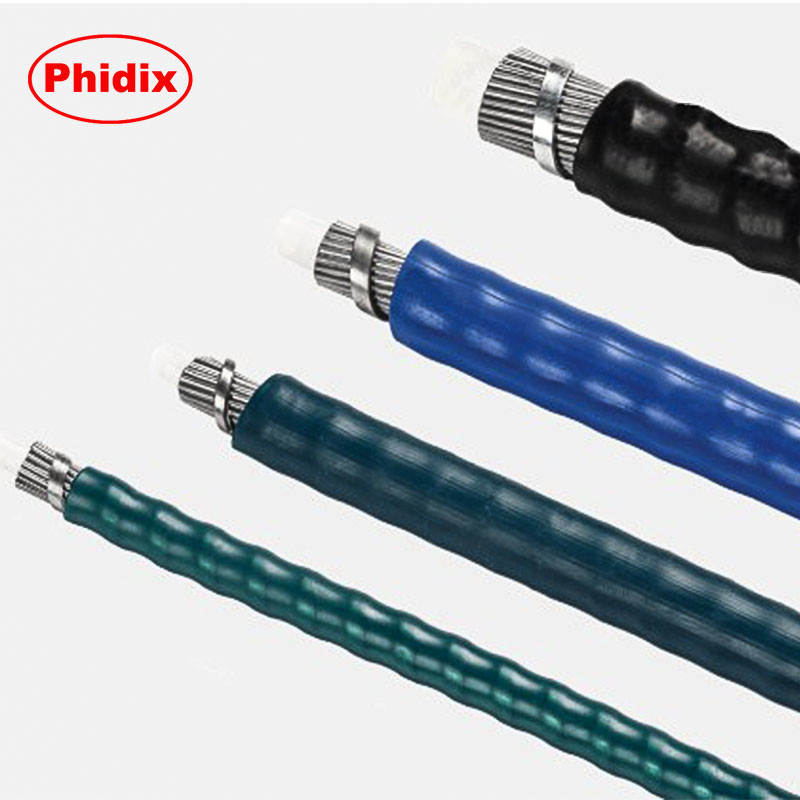

Guide de sélection du noyau du fil intérieur 1

Pages liées

• les personnes âgéesVue d'ensemble du produit du noyau du fil intérieur

• les personnes âgéesNoyau à faible friction pour l'utilisation en traction

• les personnes âgéesCapacité de fabrication

• les personnes âgéesModes de défaillance et conception préventive

Demandez à nos experts

Vous n'êtes toujours pas sûr de la meilleure structure pour votre cas d'utilisation?Partagez les détails de votre système avec nos ingénieurs, et nous vous fournirons une recommandation adaptée à la structure, ainsi que des échantillons et des dessins si nécessaire.
