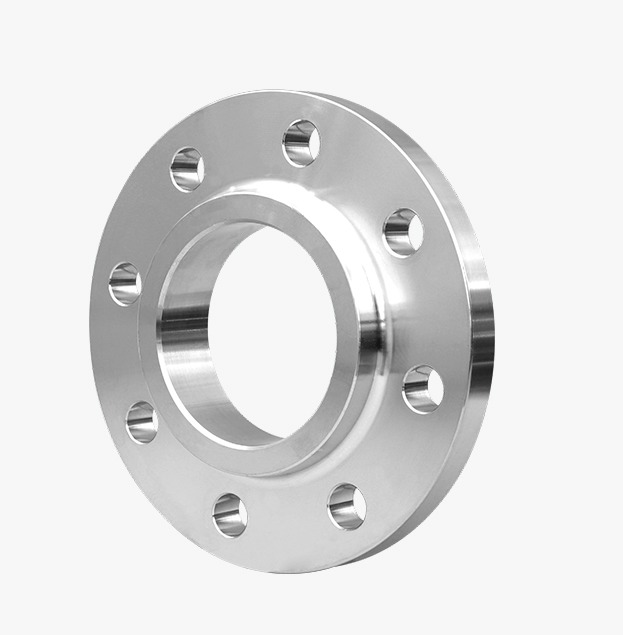

Slip-on flanges Pressure Vessel Flange series

Brides à enfiler Série de brides pour appareils sous pression

Les appareils sous pression sont courants dans les industries pétrochimiques, énergétiques et légères. Les types comprennent le soudage à plat, le soudage bout à bout à col long et les tôles tubulaires et les chicanes forgées.

Il s'agit d'un type de bride où le tuyau ou les raccords en acier s'étendent dans la bride et sont connectés à l'équipement ou aux pipelines par des soudures d'angle.

La bride à enfiler est conçue pour les applications à basse pression et à basse température, avec un alésage central qui correspond au diamètre extérieur du tuyau. Cela permet une insertion facile du tuyau et une soudure d'angle sûre des deux côtés intérieur et extérieur.

L'absence de chanfrein de soudure offre une flexibilité dans l'ajustement de la longueur du tuyau par rapport à la position de la bride.

Disponibles en grandes tailles, les brides à enfiler sont idéales pour connecter des tuyauteries de grand diamètre aux buses des réservoirs de stockage. Généralement forgées avec un moyeu, elles peuvent également être fabriquées sans moyeu, dans un style annulaire, pour les applications avec un espace limité.

GB/T9119-2010 HG/T20592-2009 HG/T20615-2009 DIN ASME BS JIS

• 304: F304 S30408 S30408II S30408III S30400
• 304L: S30403 S30403II 30403 30403II
• 316L: 31603 31603II 31603III
• 2507(F53) 2205(F51)
• TP310S(06Cr5Ni20)
• TP321(06Cr18Ni11)
• S22053III=2205III
• T321-32168=321

Les brides à enfiler connectent les tuyaux et les raccords à l'équipement par des soudures d'angle. Sa faible hauteur de col augmente la rigidité et la capacité de charge. Contrairement aux brides à souder bout à bout, elle nécessite plus de soudure et de baguettes et ne peut pas supporter les températures élevées, la pression, les flexions répétées ou les changements de température. Cependant, elle est populaire pour sa facilité d'installation sur site, ce qui évite le meulage du cordon de soudure.

1. Facilité d'installation : Notre conception à enfiler permet une insertion simple du tuyau et une soudure d'angle sûre à l'intérieur et à l'extérieur, ce qui en fait un choix pratique pour les installations sur site.
2. Application polyvalente : Idéale pour les applications à basse pression et à basse température, la bride à enfiler est particulièrement adaptée à la connexion de tuyauteries de grand diamètre aux buses des réservoirs de stockage, offrant une flexibilité dans divers environnements industriels.
3. Conception peu encombrante : Disponible sans moyeu dans un style annulaire, la bride à enfiler est une option pour les applications avec un espace limité.
4. Variété de matériaux : Offerte dans une large gamme de matériaux, notamment les aciers inoxydables 304, 304L, 316L et les alliages à haute résistance comme le 2507 et le 2205.
5. Conformité aux normes : Fabriquée pour répondre aux normes internationales (GB/T9119-2010, HG/T20592-2009, HG/T20615-2009, DIN, ASME, BS, JIS).
