Le métal de flottement de soufflet de dilatation en métal flexible de joints a bridé les connexions tressées de tuyau

Négociations
MOQ
Négociable
Prix
Le métal de flottement de soufflet de dilatation en métal flexible de joints a bridé les connexions tressées de tuyau
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom: tuyau flexible tressé
Connexion: Les pièces de rechange
Certification: ISO/TS16949
Taille: DN8-DN400
Pression de travail: 0,6 MPA de MPA ~2,5
Norme de bride: DIN, norme ANSI, OIN etc.
Longueur: personnalisé
Les techniques: Soudé et hydroréformation
Matériel de soufflet: Acier inoxydable 304,316L
Mettre en évidence:

Metal Floating Flexible Hose Connections

,

Flexible Bellow Expansion Joints

,

Flanged Braided Hose Connections
Informations de base
Lieu d'origine: Chine
Nom de marque: carterberg
Certification: IATF16949
Numéro de modèle: CB-FH21
Conditions de paiement et expédition
Détails d'emballage: Cartonné
Délai de livraison: 7-20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement: 5000~20000 pc/month
Description de produit

Joints d'expansion flexibles en bas métal joints de tuyau flottant en métal à brides tressées

Le tuyau intérieur du tuyau de soufflet métallique est constitué de soufflets en acier inoxydable à paroi mince en spirale ou en anneaux,le maillage extérieur de la tresse du tuyau de béton (tube ondulé) est fait de fil d'acier inoxydable et de courroie d'acier selon certains paramètresLes joints ou les brides des deux extrémités du tuyau sont assortis au joint ou à la bride du tuyau du client.

Propriétés: résistance aux acides et aux alcalis, résistance aux températures élevées et basses, haute pression et bonne ductilité.

Description du produit

Nom du produit DN150 style huile Pipe connexion de la bride métallique SS 304 soufflets tressés tuyau flexible en acier inoxydable
Taille DN8-DN400
Matériau de maille de tresses Acier inoxydable 304,316L,etc.
Pression de travail 00,6 Mpa à 2,5 Mpa
Le rôle Réduction des vibrations et du bruit, absorption de la sédimentation des pipelines
Les supports applicables Air, eau, eau chaude, huile, vapeur, etc.

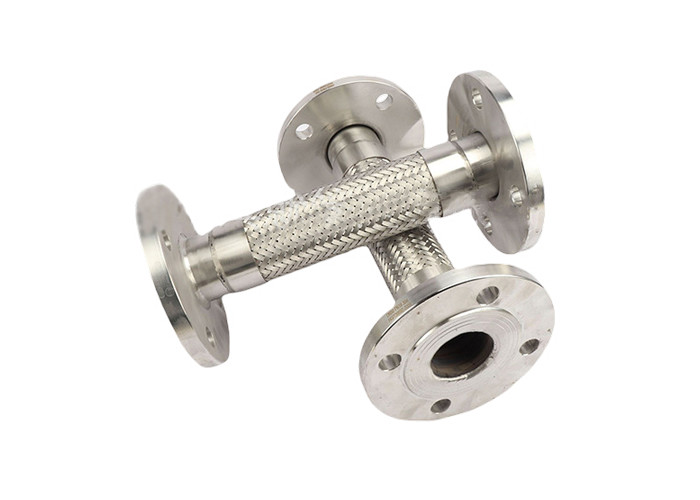

Le métal de flottement de soufflet de dilatation en métal flexible de joints a bridé les connexions tressées de tuyau 0

Paramètre technique
Diamètre nominal DN

Diamètre intérieur

(mm)

 Diamètre extérieur Radius de flexion minimum Pression de travail
Les sous-vêtements Maillons à tresses Statique Dynamique Maillage à tresses simples Maillage à double tresse
8 8.8 13.2 14.4 50 110 15 20
10 11.7 16.5 17.7 65 145 185 20
15 13.5 19.5 21.1 80 180 18 20
20 20.0 27 28.6 120 270 10 15
25 27.0 34.5 36.1 160 360 6.3 10
32 32.0 40 41.6 175 400 4.0 6.3
40 39.6 52 53.6 225 510 4.0 6.3
50 49.7 62 63.6 280 640 3.0 5.0
65 61.2 80.2 81.8 410 915 3.0 5.0
80 79.0 96.3 97.9 486 1030 3.0 5.0
100 101.2 119.6 121.2 610 1340 2.5 4.0
125 124.1 145.3 146.9 700 1540 2.5 4.0
150 149.4 180.8 182.4 810 1780 2.5 4.0
200 176.0 240 243.2 1000 2000 2.5 4.0
250 248.0 290 294 1250 2500 2.5 4.0
300 298.0 350 354 1500 3000 1.6 2.5
350 347.0 400 404.8 1750 3500 1.6 2.5
400 397.6 460 464.8 2000 4000 1.6 2.5

Applications: industrie, industrie chimique, gaz naturel, hygiène alimentaire, produits biopharmaceutiques, récipients sous pression, traitement des eaux usées, traitement sous vide, pétrole et voies navigables, etc.

Nos services:

1. conception sur mesure, OEM est disponible.

2Un service après-vente rapide et professionnel.

3Faible MOQ, emballage standard, livraison rapide.

4Des réductions spéciales et une protection sont accordées à nos distributeurs.

5En tant que vendeur honnête, nous utilisons toujours des matières premières de qualité supérieure, des équipements de pointe,des techniciens qualifiés et un contrôle de qualité strict pour assurer que nos produits soient finis en haute qualité et caractéristique stable.
