Aperçu /Produits/Produits de connexion rapide/Tuyau flexible tressé en métal de fil d'acier inoxydable de style de connecteur de bride

Tuyau flexible tressé en métal de fil d'acier inoxydable de style de connecteur de bride

Négociations
MOQ
Négociable
Prix
Tuyau flexible tressé en métal de fil d'acier inoxydable de style de connecteur de bride
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom: tuyau flexible tressé
Connexion: Les pièces de rechange
Rayon de cintrage de mn: 230 millimètres
Taille: DN8-DN400
La tolérance: ± 1%
Norme de bride: DIN, norme ANSI, OIN etc.
Longueur: personnalisé
Moyenne: Air, vapeur, eau, pétrole et d'autres gaz industriels,
Matériel de soufflet: Acier inoxydable 304,316L
Mettre en évidence:

Flange Connector Ultra High Pressure Hose

,

Stainless Steel Wire Braided Hose

,

Metal Braided Flexible Hose
Informations de base
Lieu d'origine: Chine
Nom de marque: carterberg
Certification: IATF16949
Numéro de modèle: CB-FH20
Conditions de paiement et expédition
Détails d'emballage: Cartonné
Délai de livraison: 7-20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement: 5000~20000 pc/month
Description de produit

Type de connecteur de bride fil d'acier inoxydable tuyau souple tressé en métal

Caractéristique de notre haute qualité ss304 tressé tuyaux de brides flexibles en acier inoxydable Tressé joint a une bonne douceur, anti-fatigue, résistant à haute pression, résistant à haute et basse température,résistant à la corrosion et autres caractéristiques.

Le tuyau intérieur du tuyau de soufflet métallique est constitué de soufflets en acier inoxydable à paroi mince en spirale ou en anneaux,le maillage extérieur de la tresse du tuyau de béton (tube ondulé) est fait de fil d'acier inoxydable et de courroie d'acier selon certains paramètresLes joints ou les brides des deux extrémités du tuyau sont assortis au joint ou à la bride du tuyau du client.

Description du produit

Nom du produit DN150 style huile connexion de la bride de tuyau métallique SS 304 soufflets tressés tuyau flexible en acier inoxydable
Taille DN8-DN400
Matériau de maille de tresses Acier inoxydable 304,316L,etc.
Pression de travail 00,6 Mpa à 2,5 Mpa
Le rôle Réduction des vibrations et du bruit, absorption de la sédimentation des pipelines
Les supports applicables Air, eau, eau chaude, huile, vapeur, etc.

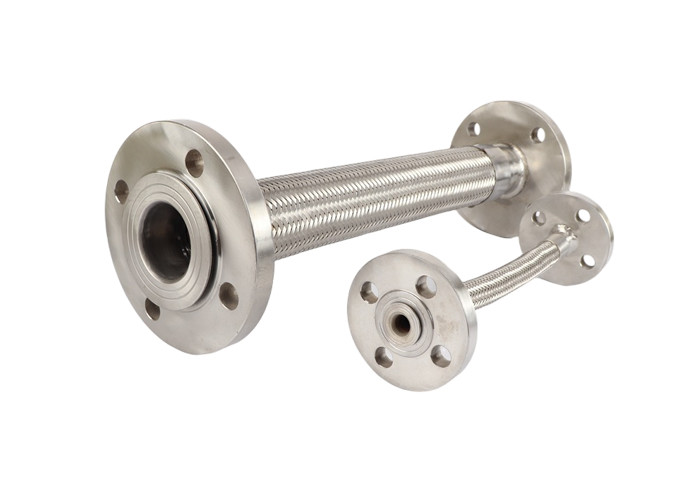

Tuyau flexible tressé en métal de fil d'acier inoxydable de style de connecteur de bride 0

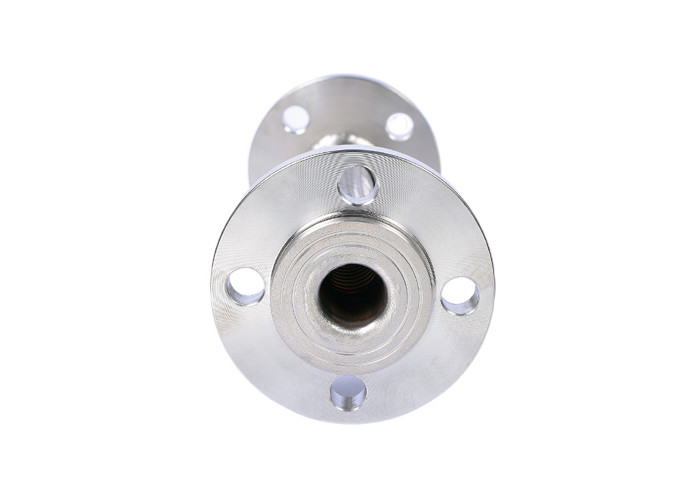

Tuyau flexible tressé en métal de fil d'acier inoxydable de style de connecteur de bride 1

Paramètre technique
Diamètre nominal DN

Diamètre intérieur

(mm)

 Diamètre extérieur Radius de flexion minimum Pression de travail
Les sous-vêtements Maillons à tresses Statique Dynamique Maillage à tresses simples Maillage à double tresse
8 8.8 13.2 14.4 50 110 15 20
10 11.7 16.5 17.7 65 145 185 20
15 13.5 19.5 21.1 80 180 18 20
20 20.0 27 28.6 120 270 10 15
25 27.0 34.5 36.1 160 360 6.3 10
32 32.0 40 41.6 175 400 4.0 6.3
40 39.6 52 53.6 225 510 4.0 6.3
50 49.7 62 63.6 280 640 3.0 5.0
65 61.2 80.2 81.8 410 915 3.0 5.0
80 79.0 96.3 97.9 486 1030 3.0 5.0
100 101.2 119.6 121.2 610 1340 2.5 4.0
125 124.1 145.3 146.9 700 1540 2.5 4.0
150 149.4 180.8 182.4 810 1780 2.5 4.0
200 176.0 240 243.2 1000 2000 2.5 4.0
250 248.0 290 294 1250 2500 2.5 4.0
300 298.0 350 354 1500 3000 1.6 2.5
350 347.0 400 404.8 1750 3500 1.6 2.5
400 397.6 460 464.8 2000 4000 1.6 2.5

Applications: industrie, industrie chimique, gaz naturel, hygiène alimentaire, produits biopharmaceutiques, récipients sous pression, traitement des eaux usées, traitement sous vide, pétrole et voies navigables, etc.

Nos services:

1. conception sur mesure, OEM est disponible.

2Un service après-vente rapide et professionnel.

3Faible MOQ, emballage standard, livraison rapide.

4Des réductions spéciales et une protection sont accordées à nos distributeurs.

5En tant que vendeur honnête, nous utilisons toujours des matières premières de qualité supérieure, des équipements de pointe,des techniciens qualifiés et un contrôle de qualité strict pour assurer que nos produits soient finis en haute qualité et caractéristique stable.
