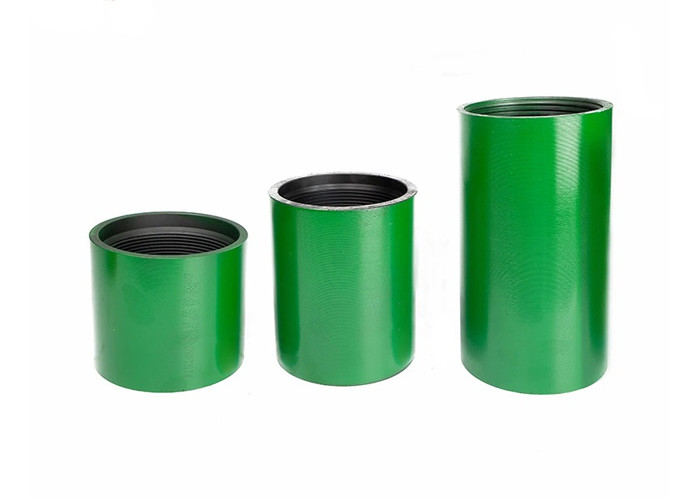

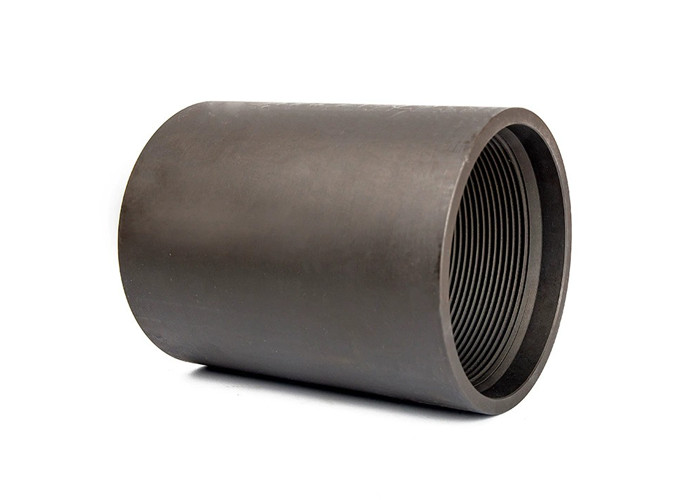

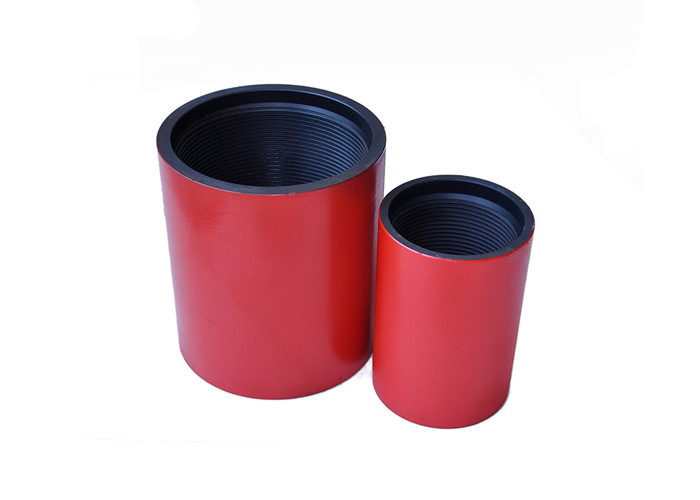

Couplings de tubes utilisés pour connecter des pipelines API Couplings avec des fils aux deux extrémités
Normalement, l'OD maximale de l'appareil d'accouplement est de 4 1/2 ′′, car le tuyau est appliqué pour les activités de forage (à l'intérieur du tuyau se trouve la tige de succion pour forer/pompé l'huile),Le type d'accouplement est plus varié et rigoureux que le boîtier, le plus souvent utilisé est l'accouplement de type épais (accouplement interne et extérieur).Accouplement UEE, il est le plus favorable dans les connexions de tubes. Tubing avec EU bout (EUE) connexion d'accouplement également appelé UPTBG. Parce que l'extrémité du tube est épaissie (trouble),la tension de connexion est meilleure que l'accouplement de soutènement.Un autre type d'accouplement de soutien utilisé pour les raccords de tubes, il a la même épaisseur que le corps du tuyau, appelé extrémité NU (NUE) tubes ou TBG.
Couplings de tubes
Caractéristiques
L'accouplement des tubes à huile peut résoudre le problème de la fracture par fatigue dans l'accouplement existant en raison de la concentration de contraintes.L'extrémité du tuyau d'huile est reliée à la paroi intérieure de l'accouplement par un fil coniqueL'extrémité du corps d'accouplement et le tuyau d'huile sont reliés par le même fil plat de filetage.Il peut empêcher l'accident de rupture de la corde de tuyauterie de puits de pétrole efficacement.
|
Pièces de tuyauterie Diamètre extérieurDans) |
Pièces de tuyauterieDiamètre extérieur(mm) | Diamètre extérieur du coupleur(mm) | Je suisNombre maximum de longueurmm) | Diamètre du creux (mm) |
Largeur du roulement Le visage régulier (mm) |
Démètre maximal de la face du roulement (mm) | Masse (en kg) | |||||||||
| NUE | ÉUE | NUE | ÉUE | NUE | ÉUE | NUE | ÉUE | NUE | ÉUE | NUE | ÉUE | |||||
| Régulièrement |
Spécial Autorisation |
Régulaire avec encoche spéciale |
Spécial Autorisation |
Régulièrement |
Spécial Autorisation |
|||||||||||
| 1.9 | 48.26 | 55.88 | 63.50 | - Je ne sais pas. | 95.25 | 98.42 | 49.86 | 54.76 | 1.59 | 3.18 | 52.07 | 58.34 | - Je ne sais pas. | 0.56 | 0.84 | - Je ne sais pas. |
| 2 3/8 | 60.32 | 73.02 | 77.80 | 73.91 | 107.95 | 123.82 | 61.93 | 67.46 | 4.76 | 3.97 | 66.68 | 71.83 | 69.90 | 1.28 | 1.55 | 1.07 |
| 2 7/8 | 73.02 | 88.90 | 93.17 | 87.88 | 130.18 | 133.35 | 74.63 | 80.16 | 4.76 | 5.56 | 80.98 | 85.88 | 83.24 | 2.34 | 2.40 | 1.55 |
| 3 et demi | 88.90 | 107.95 | 114.30 | 106.17 | 142.88 | 146.05 | 90.50 | 96.85 | 4.76 | 6.35 | 98.42 | 104.78 | 100.71 | 3.71 | 4.10 | 2.38 |
| 4 | 101.60 | 120.65 | 127.00 | - Je ne sais pas. | 146.05 | 152.40 | 103.20 | 109.55 | 4.76 | 6.35 | 111.12 | 117.48 | - Je ne sais pas. | 4.35 | 4.82 | - Je ne sais pas. |
| 4 et demi | 114.30 | 132.08 | 141.30 | - Je ne sais pas. | 155.58 | 158.75 | 115.90 | 122.25 | 4.76 | 6.35 | 123.19 | 130.96 | - Je ne sais pas. | 4.89 | 6.05 | - Je ne sais pas. |
