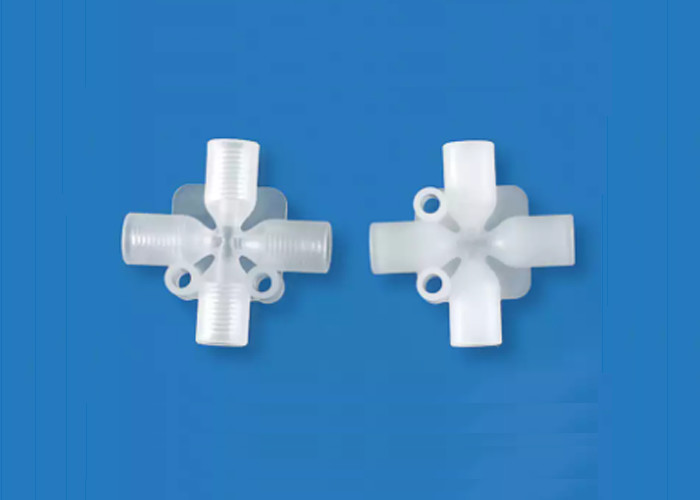

1/4 - 28UNF connecteurs en plastique à fil

Adaptateur de fil féminin 1/4-28UNF Connecteurs en plastique

Note de l'application:

1Le connecteur T féminin doit correspondre au connecteur masculin du même fil.

2. Pas de montage des raccords à une pièce:

a. Choisir le même connecteur à fils mâles (noix conique avec ferrule ou joint à brides avec tubes à brides)

b. Faites glisser l'écrou mâle, suivi de l'extrémité de la ferrule ou du tube élargi, à au moins 3/16 ′′ (4,7625 mm) de l'extrémité de la ferrule ou du tube à bride.

c. Insérer l'assemblage dans le port récepteur, en poussant le tube dans le port jusqu'à ce qu'il s'écrase.

d. Le doigt serre l'écrou jusqu'à ce qu'il soit bien serré.

e. Après plusieurs utilisations (surtout à haute pression), la ferrule ou le tube élargi doit être remplacé.

3. connecteur croisé féminin = 1/4-28UNF féminin*4 = tubes OD1.6/2.0/2.5/3.0/3.175/3.2mm = matériau PP ou PTFE, veuillez choisir la collocation appropriée pour votre application.

4Le matériau PP est pour le liquide non corrosif et faible corrosif; le PTFE est pour le liquide fort corrosif.

Connecteurs placés

1. mâle 1/4-28UNF Noix + ferrule

2. Connecteur de flange 1/4-28UNF mâle

3. mâle 1/4-28 connecteur droit
