Les joints à billes filetées de la série CS
[ Description du produit ]
Les joints à billes filetées sont constitués d'une prise à billes et d'un bouton à billes.L'angle de rotation du type avec prise de sécurité (type CS) est de 15°, sans prise de sécurité (type C) il est de 18°.la prise à bille est poussée sur l'anneau de coupureSi la force de retenue n'est pas suffisante, le raccordement de la prise à billes/bouchon à billes peut être fixé par la prise de sécurité, qui peut être facilement montée.Pour protéger les joints à billes filetées contre la contaminationLa noix hexagonale fait partie des joints à billes filetées avec bouton fileté.
[ Matériel ]
Corps en acier à faible teneur en carbone.
La boule est en acier au carbone, la boule est durcie par induction.
Rings de retenue intérieurs et pinceau de sécurité: acier à ressort dur.
[ Finition protectrice ]
Composants des joints à billes zincés et transparents passivés, boulons à billes.
L'anneau de retenue interne et le pinceau de sécurité sont défrayés.
[ Caractéristiques ]
Le bouton à bille est maintenu par un anneau interne de fil captif.
Une sécurité supplémentaire de rétention des étriers est assurée par la pince de sécurité externe.
Pour une meilleure résistance à l'usure, la boule est durcie par induction.
Un gaiter en polychloroprène en option est disponible pour aider à résister à la saleté.
Une forme hexagonale sur le corps.
Boule bronzée pour un fonctionnement plus fluide.
[ dessin ]
[ Dimensions en métrique ]

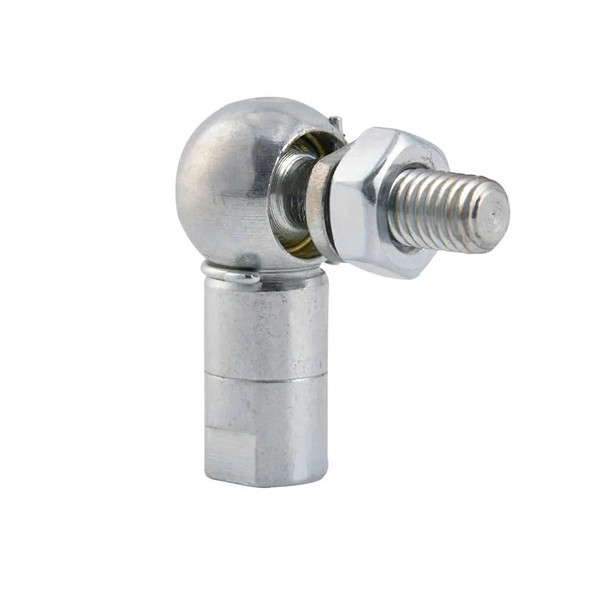

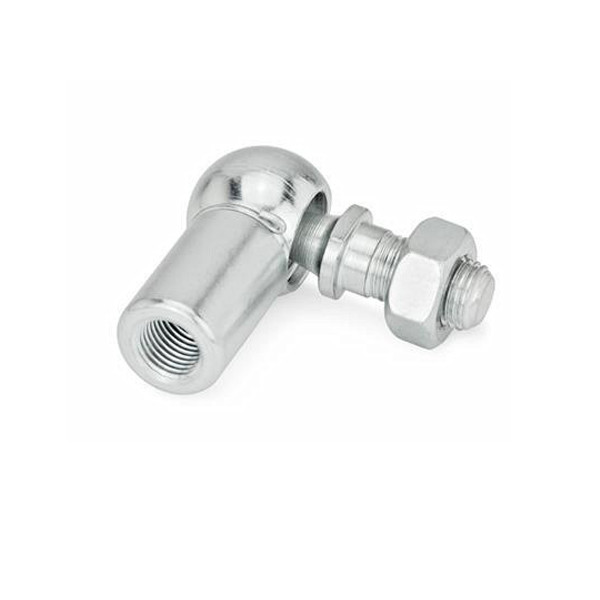

[ Véritables photos ]
