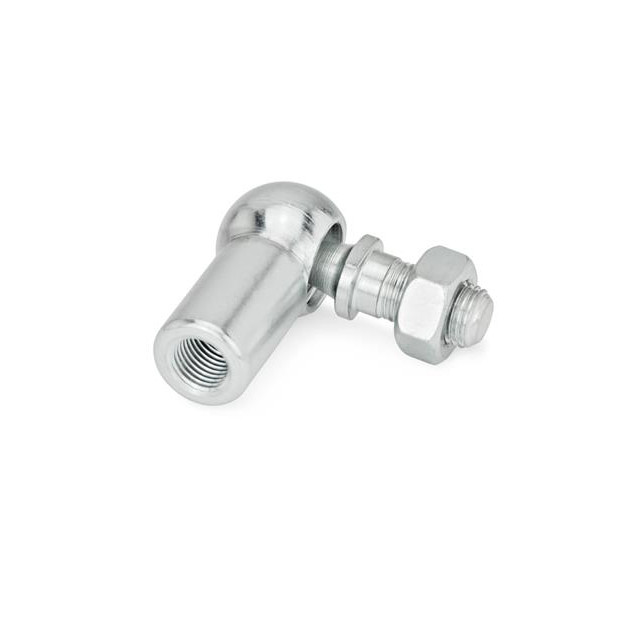

Les tringleries filetées de joint à rotule se composent d'un manchon et d'une rotule
[Description de produit]
Les tringleries filetées de joint à rotule se composent d'un manchon et d'une rotule.
L'angle de pivot pour le type avec le cran de sûreté (types CS) est 15°, sans cran de sûreté (les types C) c'est 18°.
Pendant l'assemblée, le manchon est poussé au-dessus de l'anneau ressort, qui agit en tant qu'arrêtoir. Si les forceis de conservation non suffisamment, la connexion du manchon/de rotule peuvent être fixés par le cran de sûreté, qui peut facilement être adapté.
Pour protéger les tringleries filetées de joint à rotule contre la contamination, des bouchons anti-poussière peuvent être utilisés.
L'écrou six-pans fait partie des tringleries filetées de joint à rotule avec le goujon fileté.
[Finition protectrice]
Corps et rotule galvanisée et passivée ; la rotule De-est fragilisée. L'assemblée est lubrifiée.
[Type]
| C | Avec le goujon fileté, sans cran de sûreté |
| CS | Avec le goujon fileté, avec le cran de sûreté |
[Spécifications]
| Logement et goujon fileté | Boule |
| Acier | Acier |
| • Classe de propriété 5 | • Durci |
| • Finition passivée galvanisée et sans couleur | • Manchon lubrifié |
[Dimensions dedans : Métrique]
| d1 | d2 | d3 | d5 | d6 | l1 | l3 | l4 | t | A/F | Mn. | |
| H9/h9 | Fil droit | Fil de main gauche | Fil | mn. | force de traction- | ||||||
| 8 | M 5 | M 5L | M 5 | 8 | 12,8 | 10 | 8,5 | 22 | 10,5 | 7 | 6,74 livres-force (30 N) |
| 10 | M 6 | M 6L | M 6 | 10 | 14,8 | 12,5 | 10,5 | 25 | 11,5 | 8 | 8,99 livres-force (40 N) |
| 13 | M 8 | M 8L | M 8 | 13 | 19,3 | 16,5 | 12 | 30 | 14 | 11 | 13,49 livres-force (60 N) |
| 16 | M 10 | M 10L | M 10 | 16 | 24 | 20 | 15 | 35 | 15,5 | 13 | 17,98 livres-force (80 N) |
| 16 | M 12 | M 12L | M 12 | 16 | 24 | 20 | 15 | 35 | 15,5 | 13 | 17,98 livres-force (80 N) |
| 19 | M 14F | M 14FL | M 14 x 1,5 | 22 | 30 | 28 | 19,5 | 45 | 21,5 | 16 | 22,48 livres-force (100 N) |

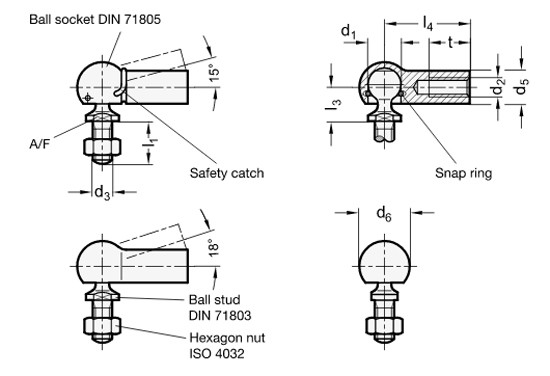

[Dessin]
