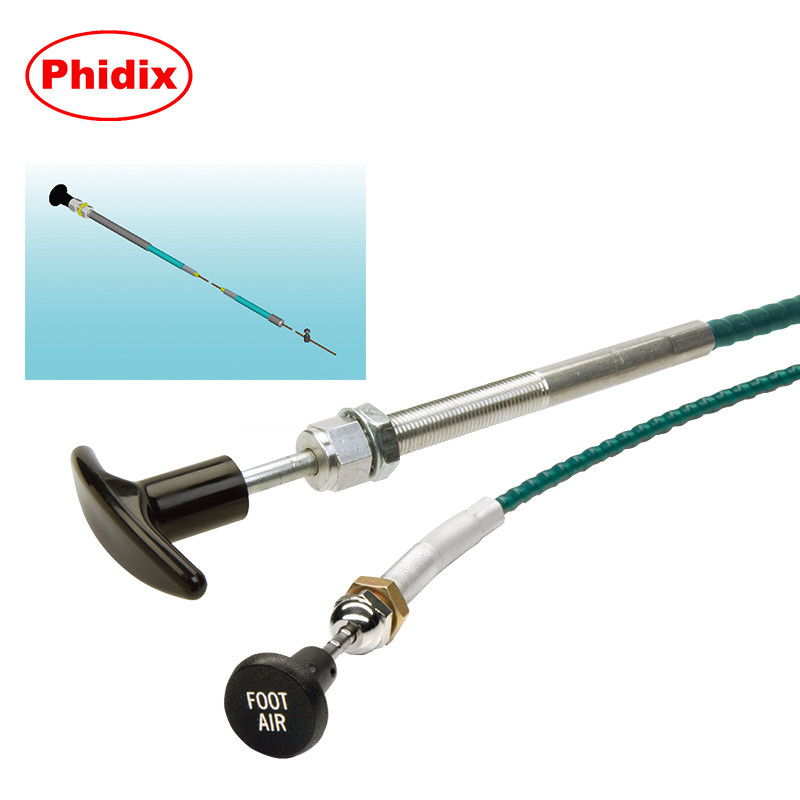

Tête de commande poussée-tirée non verrouillée
Contrôle de câble simple, sûr et fiable pour les mécanismes légers
Le PhidixTête de commande poussée-tirée non verrouilléeoffre une solution rentable pour l'actionnement mécanique à distance dans les systèmes où le verrouillage n'est pas nécessaire. Conçu pour des installations compactes et des charges légères à modérées,Cette tête de commande offre une commande manuelle intuitive pour l'arrêt du moteur, l'actionnement de l'étouffement, le verrouillage ou le fonctionnement de la vanne.
Que vous travailliez avec des véhicules utilitaires, des petits moteurs ou des machines industrielles, cette tête de commande vous donne un contrôle direct et fiable sans complexité inutile.
Principales caractéristiques
• Conception non verrouillableIdéal pour un fonctionnement rapide et sans entrave
• Charge maximale: 50 livresPour la commande mécanique légère à modérée
• Distance de déplacement: jusqu'à 15 cm¢ Options de course réglables standard
• Montage: corps fileté¢ Installation facile sur panneaux ou supports

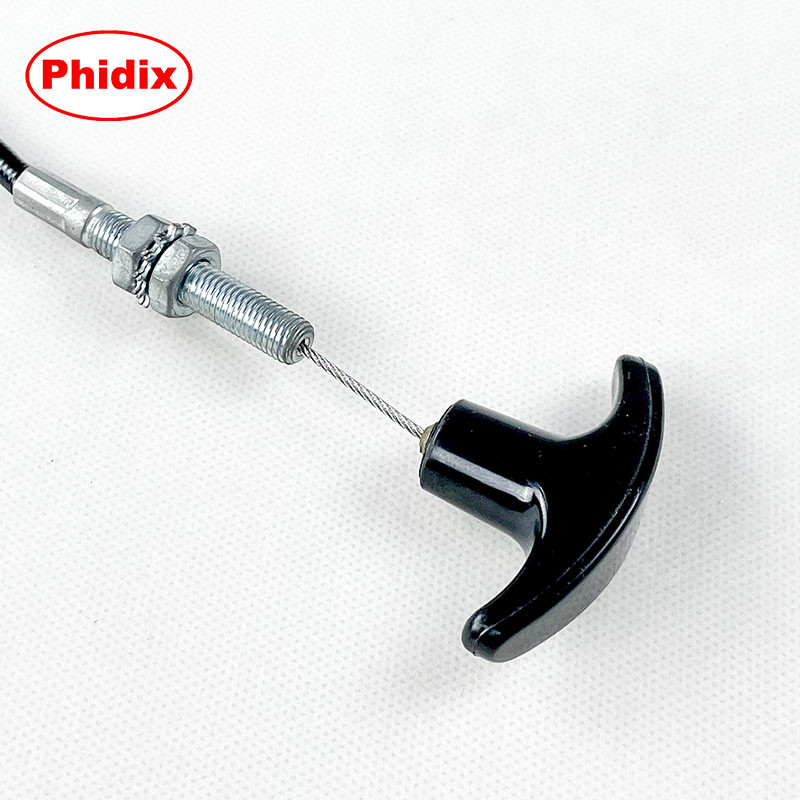

• Variantes de boutons¢ Poignées en T et boutons ronds avec ou sans marquage
• Une empreinte compacte Convient pour des applications dans un espace limité
• Matériaux résistants à la corrosion¢ Casque et membre intérieur en acier au carbone plaqué
• Options modulaires¢ Large gamme de taille de fil, de types de câbles et de raccords de sortie
Pour les fonctions de verrouillage dans les environnements de vibration, considérez notreTête de commande à verrouillageUne variante.
Vous avez besoin d'un contrôle de réglage?Tête de commande de réglage micro.

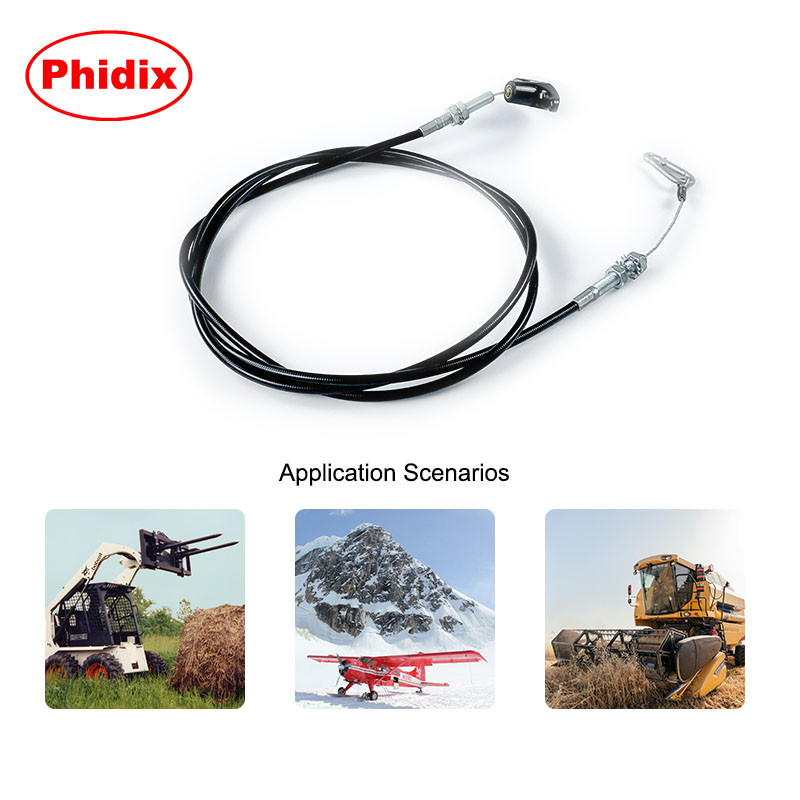

Applications typiques
| Type de demande |
Cas d' utilisation |
| Systèmes de moteur |
Cable d'arrêt/arrêt du moteur, contrôle de l'étouffement |
| Systèmes de véhicules |
Débranchement de la prise, verrouillage du capot, actionnement de la vanne |
| Panneaux d'équipement |
Déverrouillage manuel à distance de la soupape ou du verrou |
| Moteurs de petite taille |
Les câbles de commutateur de déclenchement d'urgence |
| Produits industriels |
Activer l'interface mécanique légère |
Spécifications techniques
| Paramètre |
Options / notes |
| Capacité de charge |
50 livres maximum |
| Autonomie de déplacement |
1 3 (norme) |
| Montage des fils |
3/8"-24 UNF, 7/16"-20 UNF, 5/8"-18 UNF |
| Types de câbles |
Le système de freinage doit être équipé d'un dispositif de freinage à haute tension. |
| Options de taille du câble |
Les véhicules ne doivent pas être équipés d'un système de freinage. |
| Les raccords de sortie |
Pivot à filetage, pivot à rainures, fixe |
| Options de scellés |
Modèle 5 (standard), modèle 6 (facultatif) |
| Matériel |
Acier au carbone plaqué; acier inoxydable disponible sur demande |
Nom de l'organisme:Cette tête de commande n'est pas adaptée aux applications nécessitant une prise de position mécanique.
Pour la capacité de verrouillage ou de micro-ajustement, voir les produits connexes.

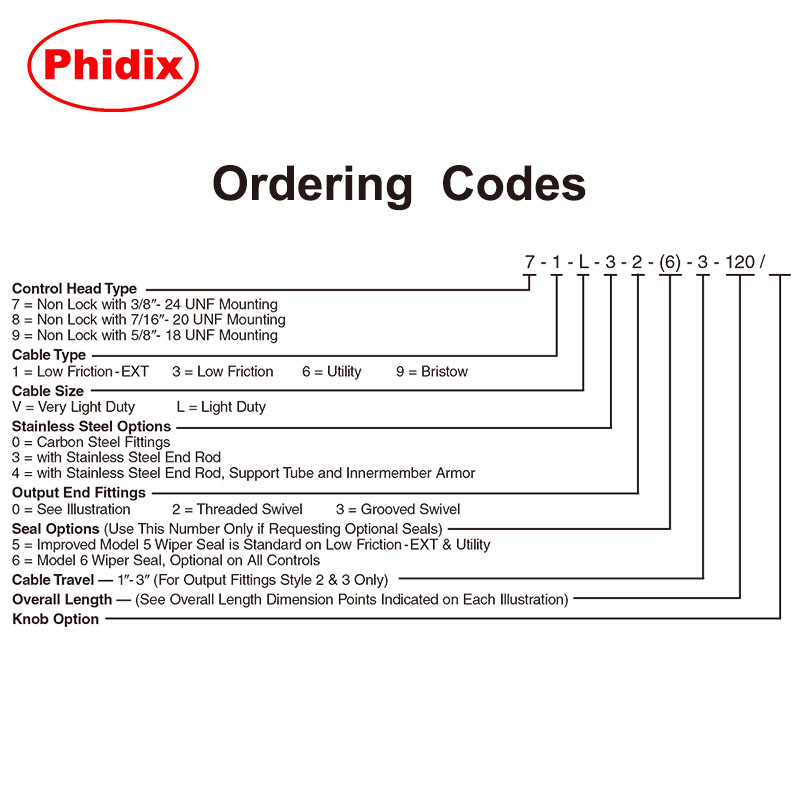

Exemple de code de commande
7 - 1 - L - 3 - 2 - (6) - 3 - 120 /
Répartition:
• 7: type de tête non verrouillée
• 1: type de câble (EXT)
• L: Taille du câble (faible charge)
• 3: borne de bout en acier inoxydable
• 2: monture de sortie (pivot à fil)
• (6): Sceaux optionnels
• 3: Le style des boutons
• 120: longueur totale
Si vous avez besoin d'aide pour choisir un code, contactez-nous pour obtenir une assistance ou une matrice de commande complète.
Pourquoi choisir une tête de commande non verrouillée?
• Actionnement rapide et simple par l'utilisateur
• Moins de coûts et moins de points de défaillance
• Meilleure adaptation aux tâches de contrôle de courte durée
• Facile d'acheminement et de montage avec une empreinte minimale
• Idéal pour les panneaux distants, les compartiments moteur ou les boîtiers étroits
