Type DC / DH Rotatif Rotatif Produits de connexion Pivots Rotatifs
【 Description du produit 】

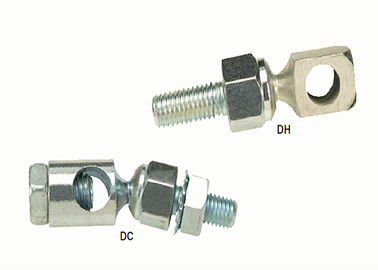

Les émerillons DC/DH ont été développés spécifiquement pour les applications de contrôle où un réglage infini est souhaité sur la longueur d'une bielle.Ils sont destinés aux applications à faible charge et offrent des désalignements en ligne qui conviennent principalement aux applications de poussée.En utilisant un disque en caoutchouc Buna N dans l'assemblage, un fonctionnement fluide et sans vibration est obtenu.Une large gamme de tailles et de styles sont disponibles pour correspondre à votre application.Le modèle DC offre une vis autobloquante durcie de 5/16".
La série DC/DH Control Swivel n'est que l'un des nombreux dispositifs de contrôle de mouvement que l'on trouve dans notre large gamme d'embouts à rotule, de roulements sphériques, de rotules et d'émerillons.
【 Applications 】 De nombreuses applications de transfert de mouvement mécanique à faible charge où un réglage infini est souhaité, notamment : • CVC • Commandes linéaires • Applications industrielles légères | 【 Matériel 】 Tête et base de joint à rotule • Acier à faible teneur en carbone • Zingué, traité au chromate transparent • Disque en caoutchouc Buna N (offre un fonctionnement sans vibration) Vis autobloquante • Acier à faible teneur en carbone, traité thermiquement • Zingué, traité au chromate transparent |
Émerillons de contrôle DC/DH 】
Numéro de pièce | Fil | UNE | B | C |
DC-3F-312-320 | 10-32 | 0,250 | 0,312 | 0,320 |
DC-4F-437-320 | 1/4-28 | 0,328 | 0,437 | 0,320 |
DC-4F-562-320 | 1/4-28 | 0,500 | 0,562 | 0,320 |
DC-4C-437-320 | 1/4-20 | 0,328 | 0,437 | 0,320 |
DC-4C-562-320 | 1/4-20 | 0,453 | 0,562 | 0,320 |
DC-5F-625-320 | 5/16-24 | 0,516 | 0,625 | 0,320 |
DC-5F-750-320 | 5/16-24 | 0,641 | 0,750 | 0,320 |
DH-4C-437-257 | 1/4-20 | 0,328 | 0,437 | 0,257 |
DC-4F-562-257 | 1/4-28 | 0,500 | 0,562 | 0,257 |
