Le micro ajustent la tête automatique faite sur commande de câbles de commande d'Assemblée de câble de commande de série

Le micro ajustent la tête automatique faite sur commande de câbles de commande d'Assemblée de câble de commande de série

  • Surligner

    pièces pour câbles de contrôle

    ,

    pièces de câble va-et-vient

  • Nom
    câble de commande de câble
  • Applications
    Aéronefs d'aviation générale
  • Voyage
    3,00" maximum
  • Rayon de cintrage
    3,00" minimum et 7,00" minimum
  • Temp de opération
    -65°F — 165°F (entrée) 230°F (sortie)
  • Matériel
    Acier inoxydable ou acier au carbone plaqué/conduit enduit en plastique d'acier au carbone et Innerm
  • Lieu d'origine
    La Chine
  • Nom de marque
    PHIDIX
  • Certification
    IATF16949
  • Numéro de modèle
    Personnalisé
  • Quantité de commande min
    1 morceau
  • Prix
    Negotiation
  • Détails d'emballage
    Caisse de carton ou en bois
  • Délai de livraison
    7 - 40 jours de travail
  • Conditions de paiement
    L/C, D/A, D/P, T/T
  • Capacité d'approvisionnement
    888 morceaux/morceaux par mois

Le micro ajustent la tête automatique faite sur commande de câbles de commande d'Assemblée de câble de commande de série

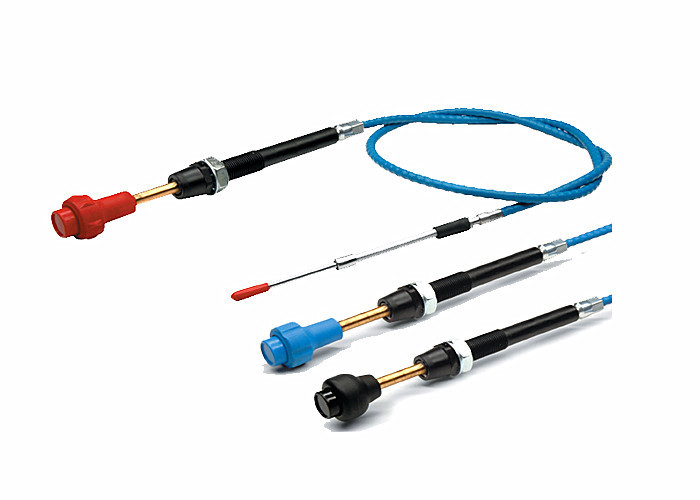

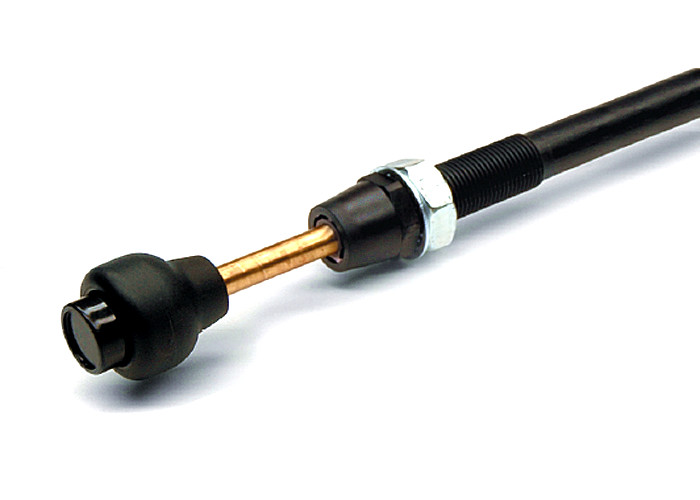

Nouveau type de câble de commande, série Micro Adjust, tête de commande Micro Adjust

Description du produit

Nous sommes un concepteur et fabricant d'une vaste gamme de câbles d'avion. Les commandes de réglage du papillon des gaz, du mélange et du rapport hélice / tangage sont parfaitement conformes à la réglementation de la FAA. Pour ajuster la course, vous devez appuyer ou tirer sur le bouton en appuyant sur le bouton central.
Une rotation du bouton dans le sens inverse des aiguilles d'une montre entraîne la rétraction de la sortie en mode fini, tandis qu'une rotation dans le sens des aiguilles d'une montre entraîne son extension. Pour 1 "de course linéaire, il faut faire quatre tours et demi. Le réglage du micro-réglage n’est pas affecté par les vibrations normales.
En ce qui concerne les accessoires, un verrou à friction optionnel est disponible. Cela est nécessaire pour les applications soumises à des vibrations extrêmes. Une tête de commande uniquement pour le verrouillage par friction est également disponible.

【 Applications 】
• avion de l'aviation générale
• Contrôle des gaz
• Contrôle du mélange
• Contrôle de prop / pitch

【 Matériel 】
• Acier inoxydable ou acier au carbone plaqué
• Conduit en acier au carbone revêtu de plastique

et Innermember
• Joint plastique
• Bouton en plastique

【 Caractéristiques 】
• Tête de contrôle en nylon rempli de verre
• Voyage: 3,00 "maximum
• Rayon de courbure: 3.00 "minimum & 7.00" minimum
• Température de fonctionnement: -65 ° F à 165 ° F (entrée)
230 ° F (sortie)

Raccords suggérés
• Gamme complète

【Têtes de commande Micro Adjust】

Sortie standard - papillon 565-550

Notes: (Paramètres de conception)
AVC: 3.00 "
Rayon de courbure minimum: 3.00 "

Température de fonctionnement:
à partir de -65 ° F à + 165 ° F à
extrémité entrée / + 230 ° F à la sortie
Mouvement perdu: .030 + .0004 par
degré de courbure avec ± 5,0 lb de force
Charge normale: ± 20lb
Tête de contrôle en nylon rempli de verre.

Sortie de câble - Accélérateur 565-557

Notes: (Paramètres de conception)
AVC: 3.00 "
Rayon de courbure minimum: 3.00 "
Température de fonctionnement:
à partir de -65 ° F à + 165 ° F à
extrémité entrée / + 230 ° F à la sortie
Charge normale: non spécifiée (déterminée par la configuration de l'installation)
Tête de contrôle en nylon rempli de verre.

Sortie de fil plein - étranglement 565-558

Notes: (Paramètres de conception)
AVC: 3.00 "
Rayon de courbure minimum: 7.00 "
Température de fonctionnement:
à partir de -65 ° F à + 165 ° F à
extrémité entrée / + 230 ° F à la sortie
Charge normale: non spécifiée (déterminée par la configuration de l'installation)
Tête de contrôle en nylon rempli de verre.

Commande de verrouillage à friction - papillon 565-555

Notes: (Paramètres de conception)
AVC: 3.00 "
Rayon de courbure minimum: 3.00 "
Température de fonctionnement:
à partir de -65 ° F à + 165 ° F à
extrémité entrée / + 230 ° F à la sortie
Mouvement perdu: .030 + .0004 par
degré de courbure avec ± 5,0 lb de force
Charge normale: tension de 120 lb,
Compression de 25 lb
Tête de contrôle en nylon rempli de verre.

Sortie standard - Mélange 565-550

Notes: (Paramètres de conception)
AVC: 3.00 "
Rayon de courbure minimum: 3.00 "
Température de fonctionnement:
à partir de -65 ° F à + 165 ° F à
extrémité entrée / + 230 ° F à la sortie
Mouvement perdu: 0,030 + 0,004 par degré de flexion avec une force de ± 5,0 lb
Charge normale: ± 20lb
Tête de contrôle en nylon rempli de verre.

Sortie de câble métallique - Mélange 565-557

Notes: (Paramètres de conception)
AVC: 3.00 "
Rayon de courbure minimum: 3.00 "
Température de fonctionnement:
à partir de -65 ° F à + 165 ° F à
extrémité entrée / + 230 ° F à la sortie
Charge normale: non spécifiée (déterminée par la configuration de l'installation)
Tête de contrôle en nylon rempli de verre.

Sortie de fil plein - Mélange 565-558

Notes: (Paramètres de conception)
AVC: 3.00 "
Rayon de courbure minimum: 7.00 "
Température de fonctionnement:
à partir de -65 ° F à + 165 ° F à
extrémité entrée / + 230 ° F à la sortie
Charge normale: non spécifiée (déterminée par la configuration de l'installation)
Tête de contrôle en nylon rempli de verre.

Sortie standard - Prop / Pas 565-550

Notes: (Paramètres de conception)
AVC: 3.00 "
Rayon de courbure minimum: 7.00 "
Température de fonctionnement:
à partir de -65 ° F à + 230 ° F
Charge normale: ± 20lb
Mouvement perdu: 0,030 + 0,004 par degré de flexion avec une force de ± 5,0 lb
Tête de contrôle en nylon rempli de verre.

Sortie de câble - Prop / Pas 565-557

Notes: (Paramètres de conception)
AVC: 3.00 "
Rayon de courbure minimum: 3.00 "
Température de fonctionnement:
à partir de -65 ° F à + 165 ° F à
extrémité entrée / + 230 ° F à la sortie
Charge normale: non spécifiée (déterminée par la configuration de l'installation)
Tête de contrôle en nylon rempli de verre.

Sortie de fil plein - Prop / Pas 565-558

Notes: (Paramètres de conception)
AVC: 3.00 "
Rayon de courbure minimum: 7.00 "
Température de fonctionnement:
à partir de -65 ° F à + 165 ° F à
extrémité entrée / + 230 ° F à la sortie
Charge normale: non spécifiée (déterminée par la configuration de l'installation)
Tête de contrôle en nylon rempli de verre.
