Série filetée d'appui vertical/lancement de tête de câble de commande de changement de vitesse de tête de bâti 565 - 550

Série filetée d'appui vertical/lancement de tête de câble de commande de changement de vitesse de tête de bâti 565 - 550

  • Surligner

    câbles de commande marins de moteur

    ,

    câble de sélecteur de changement de vitesse

  • Nom
    câble de changement de vitesse de câble va-et-vient/
  • Applications
    Aéronefs d'aviation générale
  • Voyage
    3,00" maximum
  • Rayon de cintrage minimum
    7,00"
  • Température de fonctionnement
    -65°F — 165°F (entrée) 230°F (sortie)
  • Mouvement perdu
    .030" + .0004 par degré de courbure avec le ± 5.0lb de la force
  • Lieu d'origine
    La Chine
  • Nom de marque
    PHIDIX
  • Certification
    IATF16949
  • Numéro de modèle
    Personnalisé
  • Quantité de commande min
    1 morceau
  • Prix
    Negotiation
  • Détails d'emballage
    Caisse de carton ou en bois
  • Délai de livraison
    7 - 40 jours de travail
  • Conditions de paiement
    L/C, D/A, D/P, T/T
  • Capacité d'approvisionnement
    888 morceaux/morceaux par mois

Série filetée d'appui vertical/lancement de tête de câble de commande de changement de vitesse de tête de bâti 565 - 550



Sortie standard — D'appui vertical/lancement 565 - 550 tête de câble filetée par série de transmission de tête de contrôle de bâti



[Description de produit]

Nous pouvons concevoir et fabriquer un large éventail de câbles d'avions. Notre mélange, appui vertical/lancement, et micro de commande de puissance ajustent des contrôles sont conformes avec des conditions de FAA. Enfoncer le bouton central laisse pousser ou tirer le bouton pour faire pour chasser des ajustements de voyage. La rotation du bouton rétracte dans le sens contraire des aiguilles d'une montre la sortie en mode fini, et dans le sens horaire se prolonge.

Résultats de quatre et un demi- tour dans 1 [1] du voyage linéaire. La vibration normale n'affecte pas le micro pour ajuster l'arrangement. Un accessoire facultatif de serrure de frottement est disponible pour des applications influencées par vibration excessive. Tête de contrôle de serrure de frottement une seule) (est également disponible. Les diverses configurations de sortie sont disponibles pour adapter à des applications spécifiques. Le code de commande et les descriptions techniques montrent ces choix.



[Applications]
• Aéronefs d'aviation générale
• Contrôle de commande de puissance
• Contrôle de mélange
• Contrôle d'appui vertical/lancement

[Matériel]
• Acier inoxydable ou acier au carbone plaqué
• Conduit enduit en plastique et Innermember d'acier au carbone
• Joint en plastique
• Bouton en plastique



[Sortie standard - appui vertical/lancement 565-550]

Notes : (Paramètres de conception)
Course : 3,00"
Rayon de cintrage minimum : 7,00"
Température de fonctionnement :
de -65°F — +230°F
Charge normale : ±20lb
Mouvement perdu : .030 ? + .0004 par degré de courbure avec le ± 5.0lb de la force
Le verre a rempli tête de contrôle en nylon.

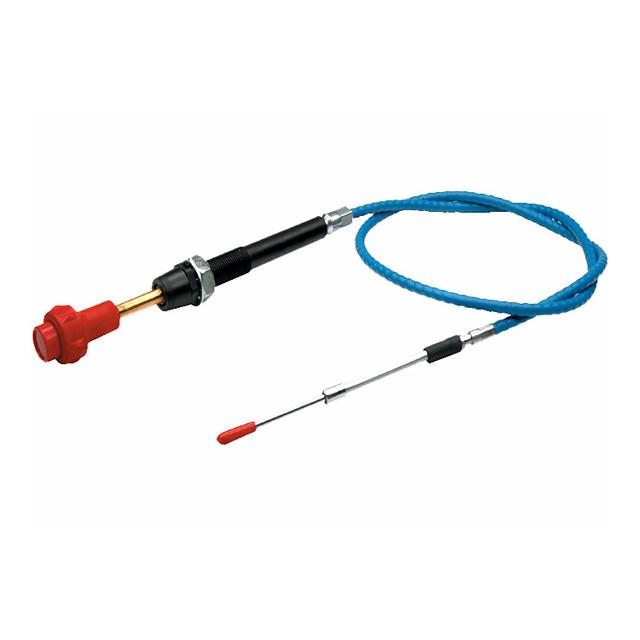

Série filetée d'appui vertical/lancement de tête de câble de commande de changement de vitesse de tête de bâti 565 - 550 0

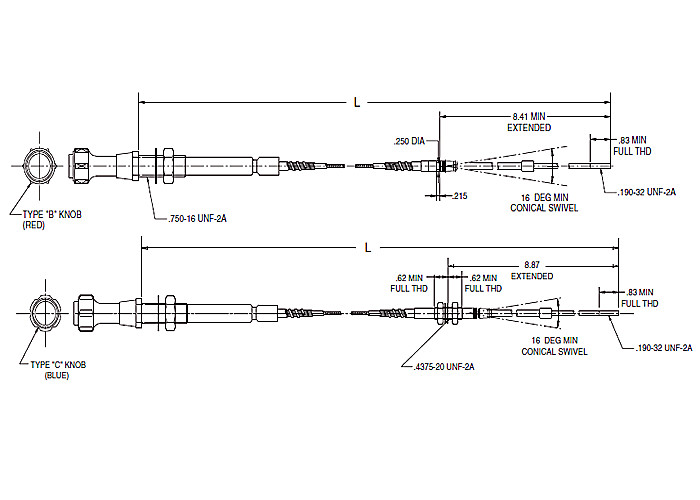

[le micro ajustent des têtes de contrôle]

Série filetée d'appui vertical/lancement de tête de câble de commande de changement de vitesse de tête de bâti 565 - 550 1

Tout le dimensions de schéma sont représentés en pouces
