Tête va-et-vient de câble de commande de câble de commande de changement de vitesse de série du mélange 565 - 550

Tête va-et-vient de câble de commande de câble de commande de changement de vitesse de série du mélange 565 - 550

  • Surligner

    câbles de commande marins de moteur

    ,

    câble de sélecteur de changement de vitesse

  • Nom
    Câble de commande mécanique
  • Mouvement perdu
    .030" + .0004 par degré de courbure avec le ± 5.0lb de la force
  • Accident vasculaire cérébral
    3,00"
  • Rayon minimum de Bbend
    3,00"
  • Température de fonctionnement
    -65°F — 165°F (entrée) 230°F (sortie)
  • Charge normale
    ± 20lb
  • Lieu d'origine
    La Chine
  • Nom de marque
    PHIDIX
  • Certification
    IATF16949
  • Numéro de modèle
    Personnalisé
  • Quantité de commande min
    1 morceau
  • Prix
    Negotiation
  • Détails d'emballage
    Caisse de carton ou en bois
  • Délai de livraison
    7 - 40 jours de travail
  • Conditions de paiement
    L/C, D/A, D/P, T/T
  • Capacité d'approvisionnement
    888 morceaux/morceaux par mois

Tête va-et-vient de câble de commande de câble de commande de changement de vitesse de série du mélange 565 - 550

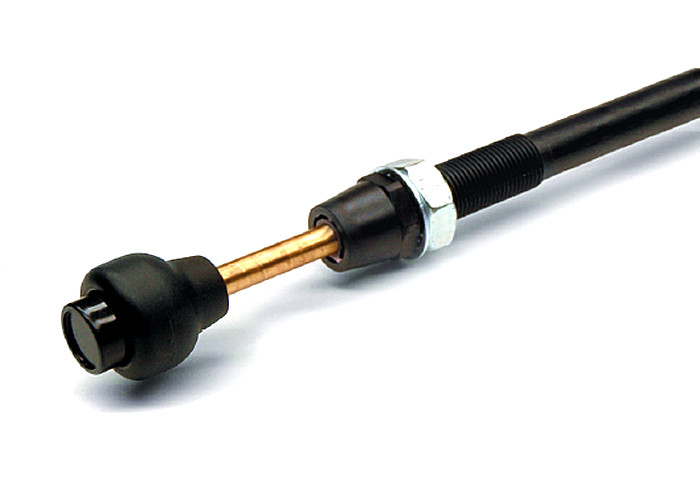

Sortie standard - Mélange 565 - Tête de câble de commande mécanique push-pull série 550

【 Description du produit 】

Nous pouvons concevoir et fabriquer une large gamme de câbles d'avion. Nos commandes de micro-réglage de mélange, prop / pas et papillon sont conformes aux exigences de la FAA. Le fait d'appuyer sur le bouton central permet d'appuyer ou de tirer sur le bouton pour effectuer les réglages de parcours. En tournant le bouton dans le sens anti-horaire, la sortie est rétractée en mode fini et dans le sens horaire.

Quatre tours et demi entraînent 1 [1] de déplacement linéaire. Les vibrations normales n'affectent pas le réglage du micro-réglage. Un accessoire optionnel de verrouillage par friction est disponible pour les applications influencées par des vibrations excessives. Une tête de commande à verrouillage par friction (uniquement) est également disponible. Diverses configurations de sortie sont disponibles pour des applications spécifiques. Le code de commande et les descriptions techniques indiquent ces choix.

【 Applications 】
• avion de l'aviation générale
• Contrôle des gaz
• Contrôle du mélange
• Contrôle de prop / pitch

【 Matériel 】
• Acier inoxydable ou acier au carbone plaqué
• Conduit en acier au carbone revêtu de plastique

et Innermember
• Joint plastique
• Bouton en plastique

【 Caractéristiques 】
• Tête de contrôle en nylon rempli de verre
• Voyage: 3,00 "maximum
• Rayon de courbure: 3.00 "minimum & 7.00"

le minimum
• Température de fonctionnement: -65 ° F à 165 ° F (entrée)
230 ° F (sortie)

【Raccords suggérés
• Gamme complète

【Sortie standard - Mélange 565-550】

Notes: (Paramètres de conception)
AVC: 3.00 "
Rayon de courbure minimum: 3.00 "
Température de fonctionnement:
à partir de -65 ° F à + 165 ° F à
extrémité entrée / + 230 ° F à la sortie
Mouvement perdu: 0,030 + 0,004 par degré de flexion avec une force de ± 5,0 lb
Charge normale: ± 20lb
Tête de contrôle en nylon rempli de verre.

【Têtes de commande Micro Adjust】

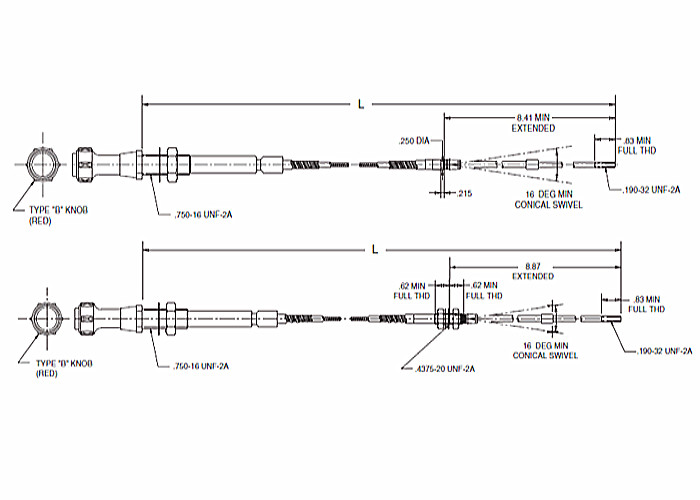

Toutes les dimensions des dessins au trait sont représentées en pouces
