Têtes de câble de commande mécanique anticorrosion en acier au carbone plaqué Tête de commande industrielle push-pull Twist Lock
【 Description du produit 】

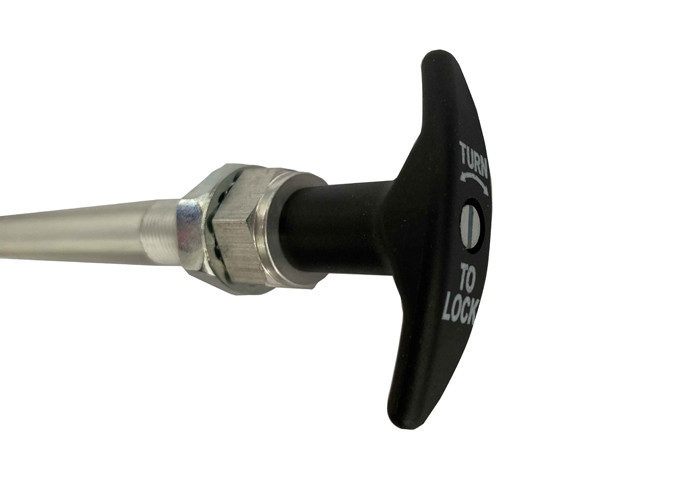

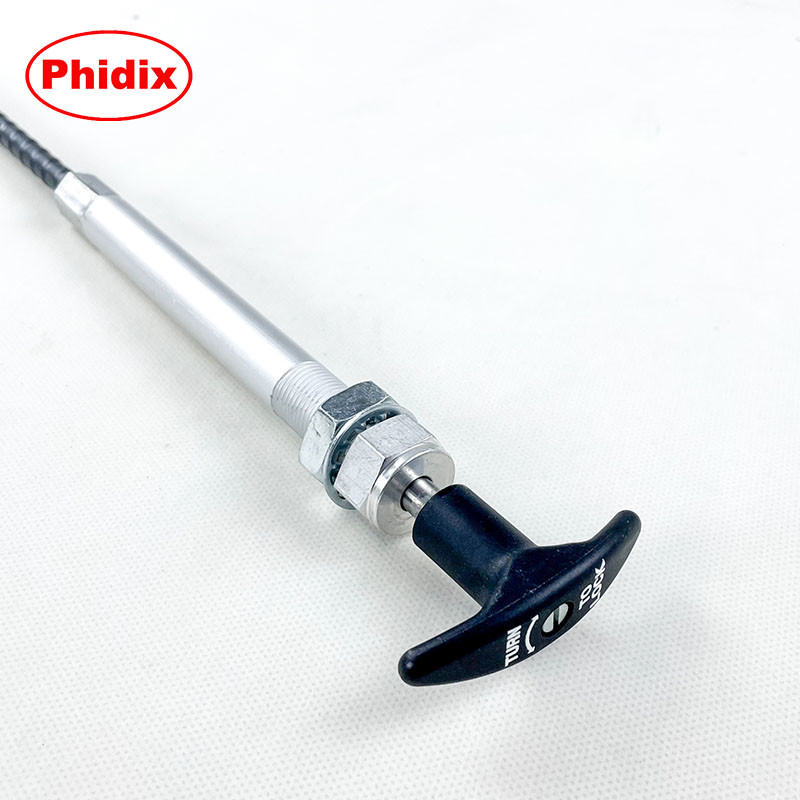

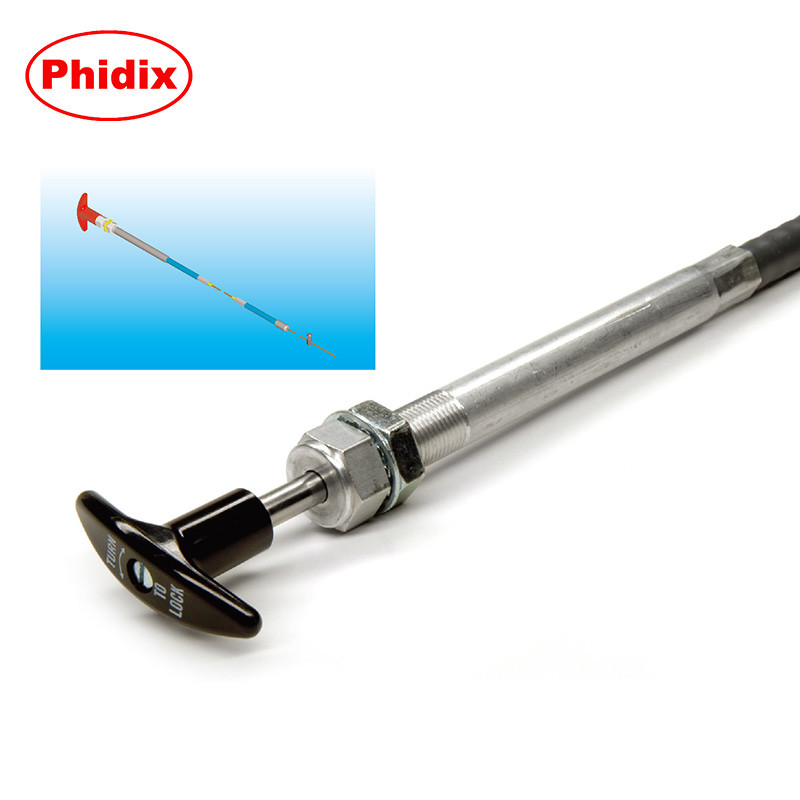

Les têtes de commande Twist Lock sont équipées d'une tête de commande en acier au carbone plaquée offrant une protection fiable contre la corrosion. Cet outil consiste en une seule pièce mobile attribuée par une construction simple mais durable. L'appareil dispose d'une poignée en T capable de parcourir toute la longueur de la commande et se verrouillant à sa distance maximale. Cette poignée en T peut supporter des charges pesant 100 lb ou 44 g en seulement 1/8 de tour dans les deux sens.
De plus, cette tête de commande Twist Lock est disponible dans une sélection de choix pour répondre aux besoins de l'application.

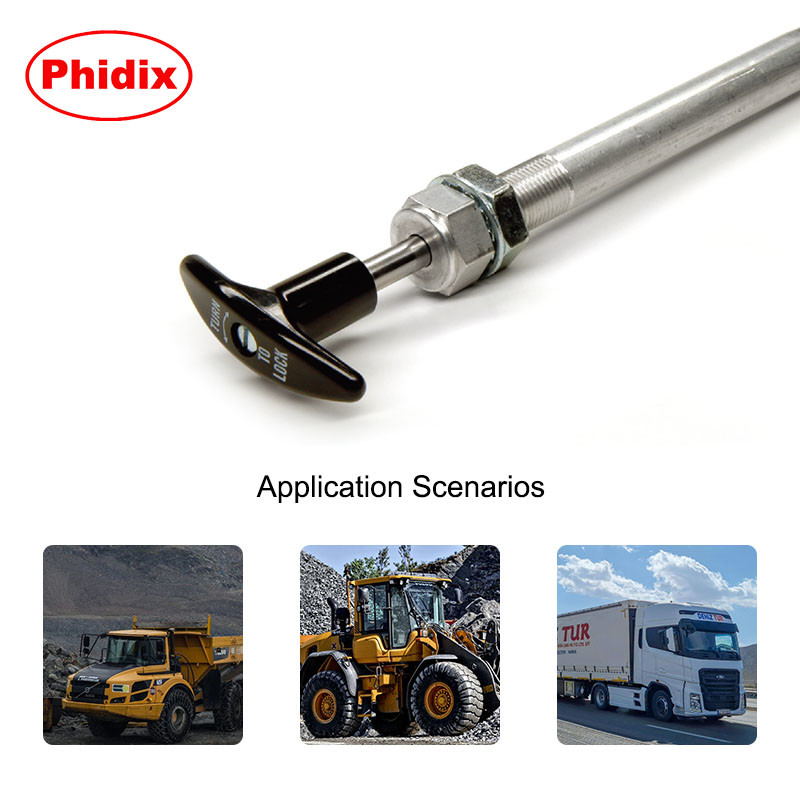

【 Applications 】
Têtes de contrôle | 【 Caractéristiques 】
Usine pour plus d'informations |
【Verrouillage

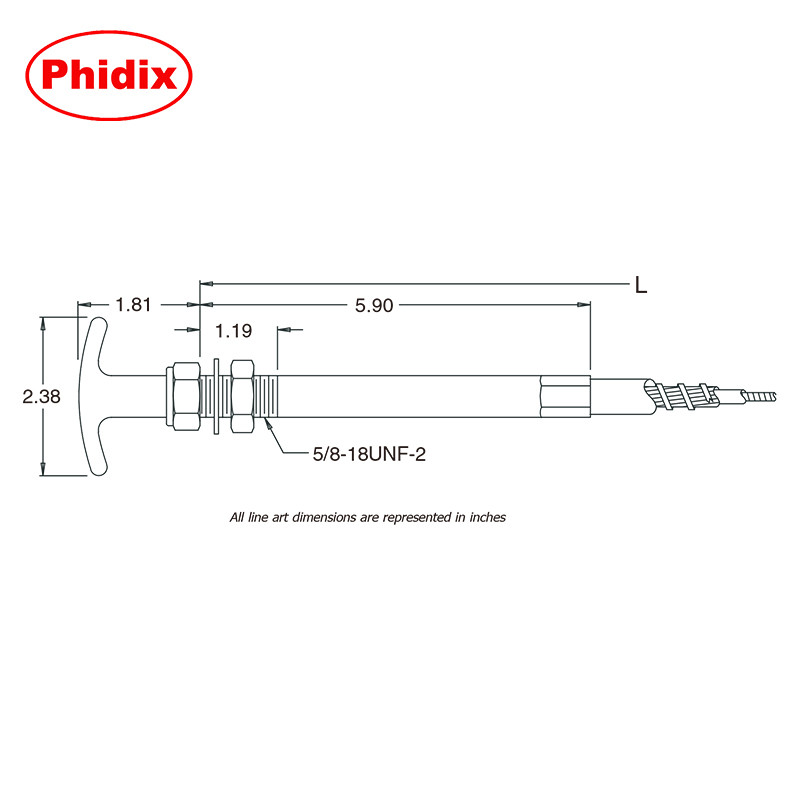

Toutes les dimensions des dessins au trait sont représentées en pouces

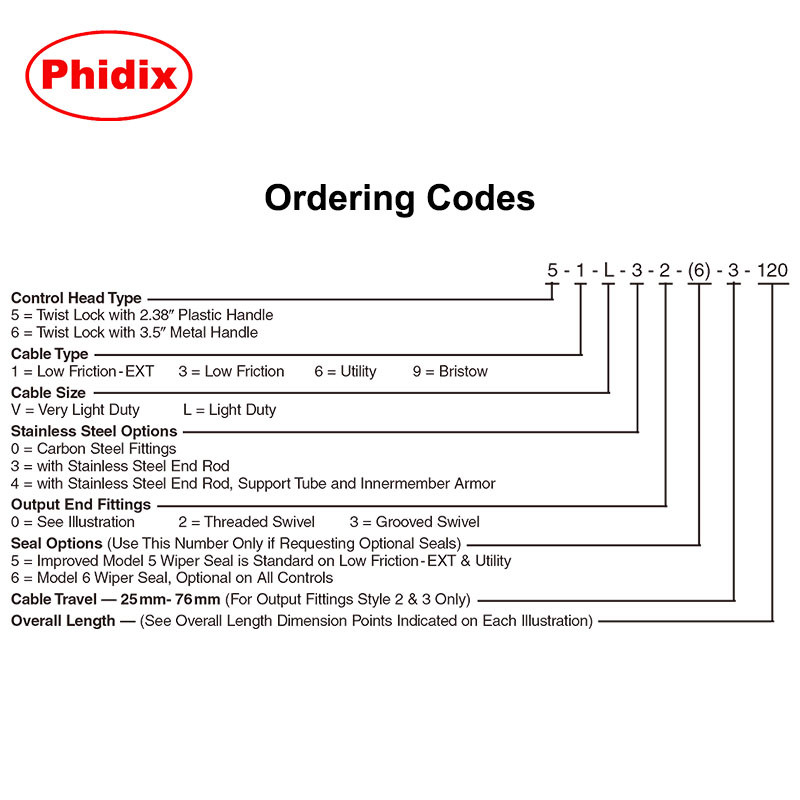

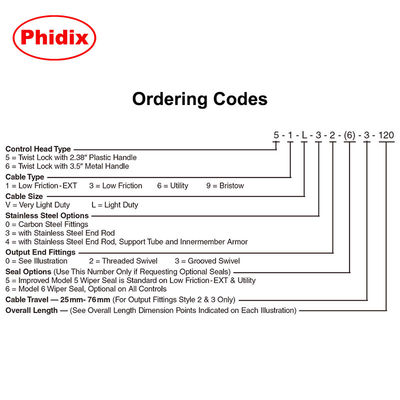

【Codes de commande】
Type de tête de contrôle —— 5
5 = verrou tournant avec 2,38 poignée en plastique
6 = Serrure tournante avec poignée en métal 3.5
Type de câble —— 1
1 = faible frottement-EXT 3 = faible frottement 6 = utilitaire 9 = bristow
Taille du câble —— L
V = très léger L = léger
Options en acier inoxydable —— 3
0 = raccords en acier au carbone
3 = avec tige en acier inoxydable
4 = avec tige d'extrémité en acier inoxydable, tube de support et armure intérieure
Raccords d'extrémité de sortie —— 2
0 = voir illustration 2 = émerillon fileté 3 = émerillon rainuré
Options de scellement —— (6)
(Utilisez ce numéro uniquement si vous demandez des sceaux facultatifs)
5 = Le joint d'essuie-glace modèle 5 amélioré est standard pour les systèmes à faible frottement-EXT et utilitaire
6 = Joint d'essuie-glace modèle 6, en option sur toutes les commandes
Course de câble - 25mm - 76mm —— 3
(Pour les raccords de sortie de style 2 et 3 uniquement)
Longueur hors tout —— 120
(Voir Points de dimension de longueur totale indiqués sur chaque illustration)
